Android Perfetto 系列 07 - MainThread 和 RenderThread 解读

13 min read

Android Perfetto 系列 07 - MainThread 和 RenderThread 解读

随着 Google 正式推出 Perfetto 工具替代 Systrace，Perfetto 在性能分析领域已经成为主流选择。本文将结合 Perfetto 的具体 trace 信息，帮助读者理解 MainThread 和 RenderThread 的完整工作流程，让你在使用 Perfetto 分析性能问题时能够：

  • 准确识别关键 trace tag：知道 UI Thread、RenderThread 等关键线程的作用
  • 理解帧渲染的完整流程：从 Vsync 信号到屏幕显示的每个步骤
  • 定位性能瓶颈：通过 trace 信息快速找到卡顿和性能问题的根因

系列文章目录

  1. Android Perfetto 系列目录
  2. Android Perfetto 系列 1：Perfetto 工具简介
  3. Android Perfetto 系列 2：Perfetto Trace 抓取
  4. Android Perfetto 系列 3：熟悉 Perfetto View
  5. Android Perfetto 系列 4：使用命令行在本地打开超大 Trace
  6. Android Perfetto 系列 5：Android App 基于 Choreographer 的渲染流程
  7. Android Perfetto 系列 6：为什么是 120Hz？高刷新率的优势与挑战
  8. Android Perfetto 系列 7 - MainThread 和 RenderThread 解读
  9. Android Perfetto 系列 8：深入理解 Vsync 机制与性能分析
  10. 视频(B站) - Android Perfetto 基础和案例分享

如果大家还没看过 Systrace 系列，下面是传送门：

  1. Systrace 系列目录 ： 系统介绍了 Perfetto 的前身 Systrace 的使用，并通过 Systrace 来学习和了解 Android 性能优化和 Android 系统运行的基本规则。
  2. 个人博客 ：个人博客，主要是 Android 相关的内容，也放了一些生活和工作相关的内容。

欢迎大家在 关于我 页面加入微信群或者星球，讨论你的问题、你最想看到的关于 Perfetto 的部分，以及跟各位群友讨论所有 Android 开发相关的内容.

本文使用到的 Trace 文件我上传到了 Github ：https://github.com/Gracker/SystraceForBlog/tree/master/Android_Perfetto/demo_app_aosp_scroll.perfetto-trace ，需要的可以自取。

注：本文内容基于 Android 16 的最新渲染架构

App 端的 QueuedBuffer 指标

BlastBufferQueue 的工作原理

BlastBufferQueue 是现代 Android 渲染架构中的关键组件，它改变了传统的缓冲区管理方式：

传统 BufferQueue vs BlastBufferQueue：

  1. 创建主体不同：
    • 传统 BufferQueue：由 SurfaceFlinger 创建和管理
    • BlastBufferQueue：由 App 端（ViewRootImpl）创建和管理
  2. 缓冲区获取机制：
    • 传统方式：RenderThread 需要通过 Binder 调用向 SurfaceFlinger 请求 Buffer，可能会因为没有可用 Buffer 而阻塞
    • BlastBufferQueue：App 端预先管理缓冲区池，RenderThread 可以更高效地获取 Buffer
  3. 提交机制：
    • 传统方式：通过 queueBuffer 直接提交给 SurfaceFlinger
    • BlastBufferQueue：通过 transaction 机制批量提交，减少 Binder 调用开销

在 Perfetto 中观察 BlastBufferQueue：

在 Perfetto 跟踪中，BlastBufferQueue 的状态通过以下关键指标显示：

App 端的 QueuedBuffer 指标

  • Perfetto 显示：QueuedBuffer 数值轨道
  • 计算规则：App 生产的 Buffer 总数 = QueuedBuffer - 1
  • 基准值说明：QueuedBuffer 的最小值为 1，0 表示没有 Buffer 在队列中
  • 数值含义：QueuedBuffer 为 2 表示有 1 个 Buffer 在队列中，QueuedBuffer 为 3 表示有 2 个 Buffer 在队列中，以此类推

QueuedBuffer 数值变化时机

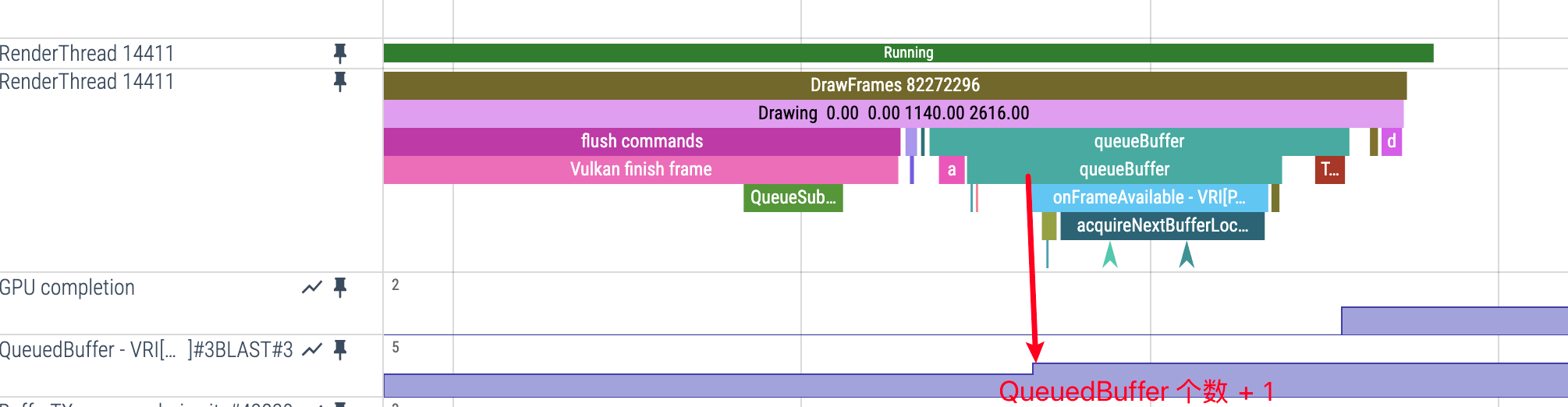

QueuedBuffer +1 的时机：

  • 触发条件：RenderThread 执行 queueBuffer 操作
  • Perfetto 表现：queueBuffer 事件执行时，QueuedBuffer 计数增加
  • 含义：RenderThread 将渲染完成的 Buffer 提交到 App 端的 BlastBufferQueue 中等待发送给 SurfaceFlinger

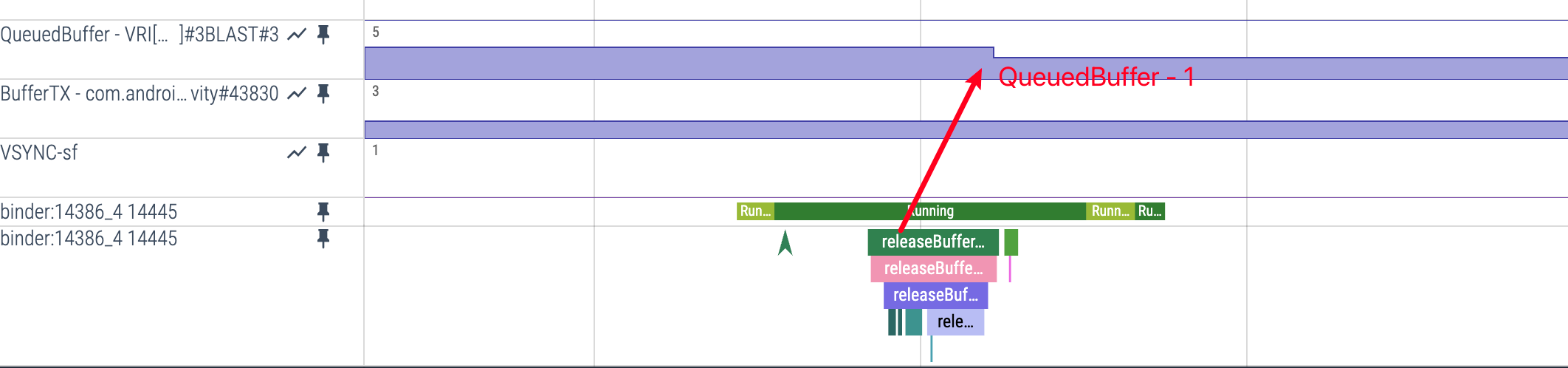

QueuedBuffer -1 的时机：

  • 触发条件：收到 SurfaceFlinger 的 releaseBufferCallback
  • Perfetto 表现：可观察到 releaseBuffer 相关事件
  • 含义：SurfaceFlinger 已使用完某个 Buffer，将其释放回 App 端 BlastBufferQueue，该 Buffer 可重新用于渲染

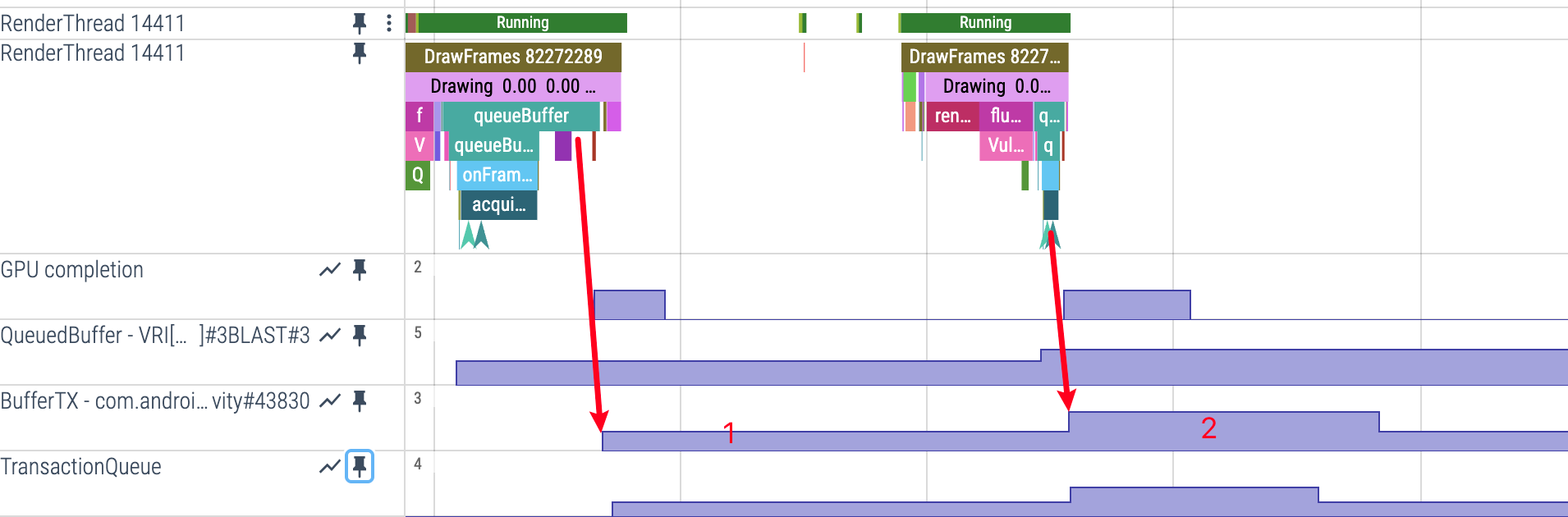

SurfaceFlinger 端的 BufferTX 指标

  • Perfetto 显示：SurfaceFlinger 进程中的 BufferTX 数值轨道
  • 变化时机：SurfaceFlinger 接收到 Transaction 后 BufferTX +1
  • 触发条件：App 端通过 flushTransaction 将 Buffer 真正发送给 SurfaceFlinger
  • 最大值限制：BufferTX 最高为 3
  • 原因说明：这个最大值为 3 的限制，实际上就是我们熟知的**三缓冲（Triple Buffering）**机制在合成侧的体现：一个正在被显示器读取（Front Buffer），一个准备在下一个 Vsync 周期被合成（Back Buffer），还有一个作为备用（Third Buffer）。这确保了即使在轻微的渲染抖动下，SurfaceFlinger 依然有帧可合成，从而提升流畅度

App 端和 SF 端的协作流程

  1. App 端：RenderThread queueBuffer → App 端 QueuedBuffer +1（Buffer 进入 App 端队列）
  2. App 端：flushTransaction → 将队列中的 Buffer 批量发送给 SurfaceFlinger
  3. SF 端：接收 Transaction → SF 端 BufferTX +1（Buffer 进入 SF 端处理）
  4. SF 端：处理完成后发送 releaseBufferCallback → App 端 QueuedBuffer -1（Buffer 释放回 App）

关键性能观察点

在分析性能时，重点关注：

  • App 端 QueuedBuffer 数值：反映渲染生产速度，如果 App 生产过慢，QueuedBuffer 个数就可以反应出来 （always 是 1 ，说明没有 Buffer 生产出来）。重点关注需要连续出帧的场景（比如滑动过程），QueuedBuffer 的值为 1 超过 1 个 Vsync 的地方，看对应的 App 主线程和渲染线程是否有性能问题。
  • SurfaceFlinger 端 BufferTX：反映系统合成处理能力 ，如果 SurfaceFlinger 消费 Buffer 过慢，也会有性能问题。重点关注需要连续出帧的场景（比如滑动过程） ，对应的 BufferTX 为 0 的情况 或者 BufferTX 没有被消费的情况，前一种情况是 App 的问题，后一种情况是 SurfaceFlinger 的问题。

性能

如果主线程需要处理所有任务，则执行耗时较长的操作（例如，网络访问或数据库查询）将会阻塞整个界面线程。一旦被阻塞，线程将无法分派任何事件，包括绘图事件。主线程执行超时通常会带来两个问题

  1. 卡顿：如果主线程 + 渲染线程每一帧的执行都超过 8.33ms(120fps 的情况下)，那么就可能会出现掉帧（说可能是因为有的情况下其实不会掉帧，因为有 app duration 、buffer 堆积等情况）。
  2. 卡死：如果界面线程被阻塞超过几秒钟时间（根据组件不同 , 这里的阈值也不同），用户会看到 “应用无响应“ (ANR) 对话框(部分厂商屏蔽了这个弹框,会直接 Crash 到桌面)

对于用户来说，这两个情况都是用户不愿意看到的，所以对于 App 开发者来说，两个问题是发版本之前必须要解决的，ANR 这个由于有详细的调用栈，所以相对来说比较好定位；但是间歇性卡顿这个，可能就需要使用工具来进行分析了：Perfetto + Trace View （Android Studio 已经集成），所以理解主线程和渲染线程的关系和他们的工作原理是非常重要的，这也是本系列的一个初衷。

Perfetto 独有的 FrameTimeline 功能

Perfetto 相比 Systrace 的一个重要优势是提供了 FrameTimeline 功能，可以一眼就可以看到卡顿的地方。

注意: FrameTimeline 需要 Android 12(S) 或更高版本支持

FrameTimeline 的核心概念

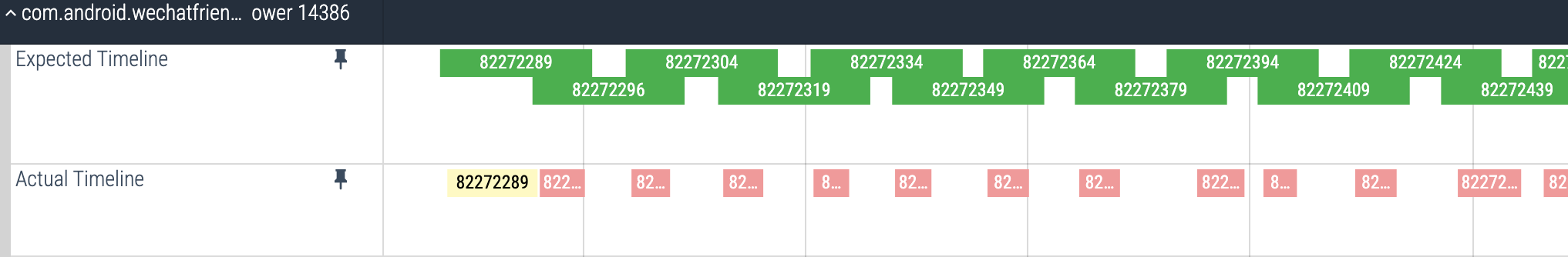

根据 Perfetto 官方文档，当帧在屏幕上的实际呈现时间与调度器预期的呈现时间不匹配时，就会产生卡顿。FrameTimeline 为每个有帧在屏幕上显示的应用添加了两个新的轨道：

1. Expected Timeline（预期时间线）

  • 作用: 显示系统分配给应用的渲染时间窗口
  • 开始时间: Choreographer 回调被调度运行的时间
  • 含义: 为了避免系统卡顿，应用需要在这个时间范围内完成工作

2. Actual Timeline（实际时间线）

  • 作用: 显示应用完成帧的实际时间（包括 GPU 工作）
  • 开始时间: Choreographer#doFrame 或 AChoreographer_vsyncCallback 开始运行的时间
  • 结束时间: max(GPU 时间, Post 时间)，其中 Post 时间是帧被提交到 SurfaceFlinger 的时间

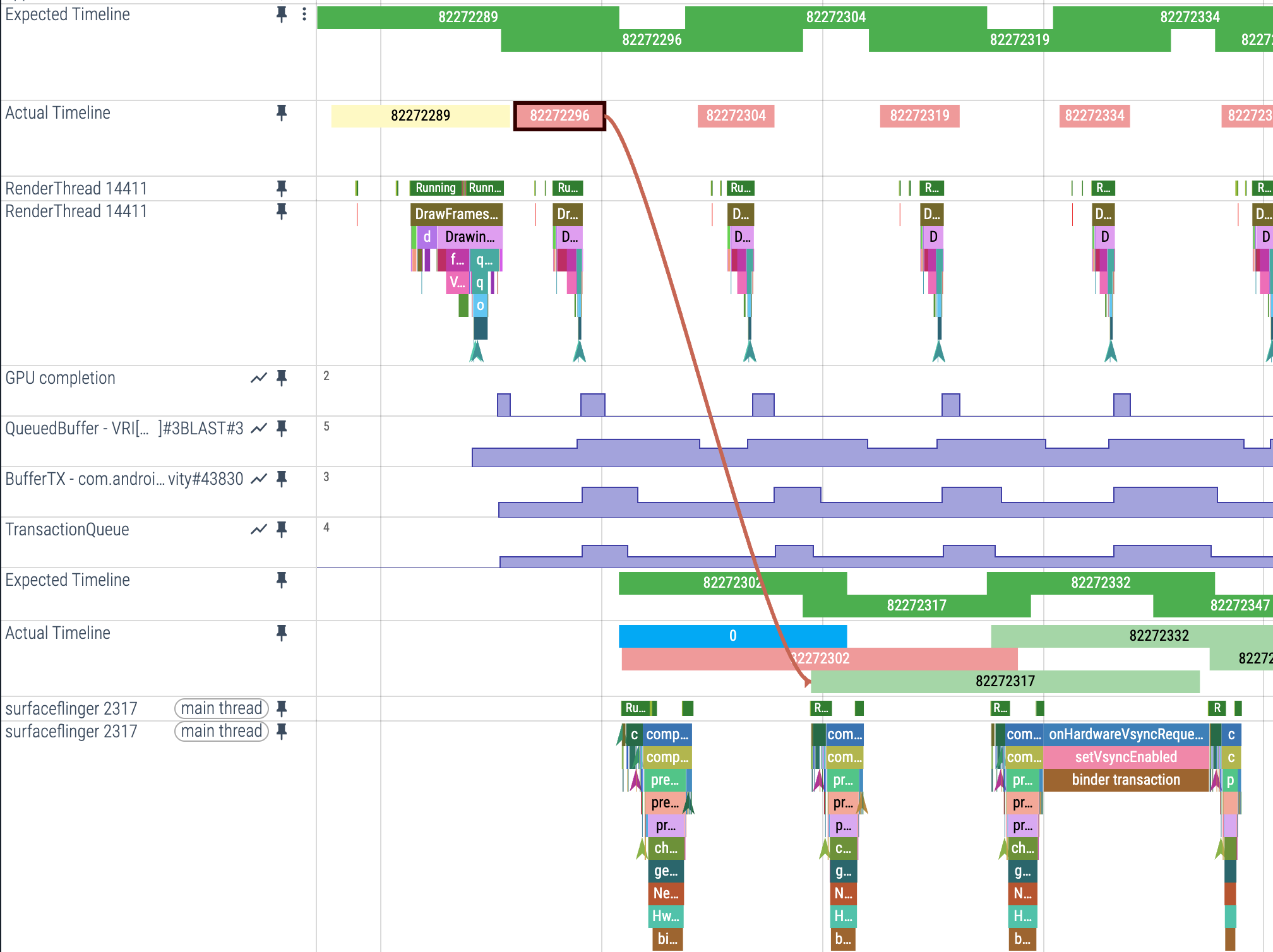

当你点击 Actual Timeline 上的一个 追踪的时候，会显示这一帧具体的被消费的时间（可以看延时）。

上面这个点很好，可以支撑流畅度归因工具，buffer生产和buffert消费对应关系

颜色编码系统

FrameTimeline 使用直观的颜色来标识不同的帧状态：

颜色含义说明
绿色正常帧没有观察到卡顿，理想状态
浅绿色高延迟状态帧率稳定但帧呈现延迟，导致输入延迟增加
红色卡顿帧当前进程导致的卡顿
黄色应用无责任卡顿帧出现卡顿但应用不是原因，SurfaceFlinger 导致的卡顿
蓝色丢帧SurfaceFlinger 丢弃了该帧，选择了更新的帧

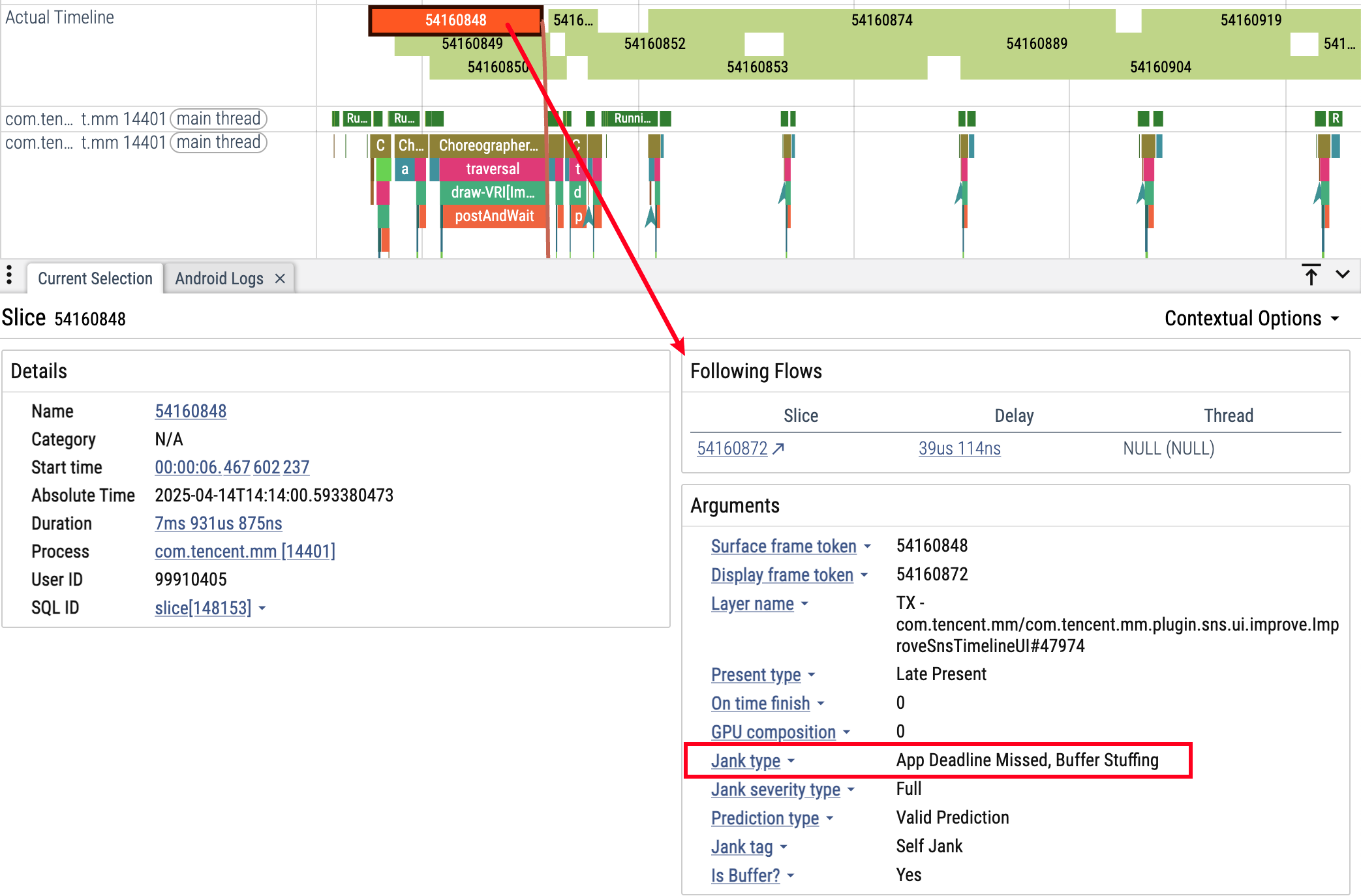

点击不同颜色的 ActualTimeline 可以在信息栏看到下面的描述，告诉你卡顿的原因：

卡顿类型分析

FrameTimeline 可以识别多种卡顿类型：

应用端卡顿：

  • AppDeadlineMissed: 应用运行时间超过预期
  • BufferStuffing: 应用在前一帧呈现前就发送新帧，导致 Buffer 队列堆积

SurfaceFlinger 卡顿：

  • SurfaceFlingerCpuDeadlineMissed: SurfaceFlinger 主线程超时
  • SurfaceFlingerGpuDeadlineMissed: GPU 合成时间超时
  • DisplayHAL: HAL 层呈现延迟
  • PredictionError: 调度器预测偏差

配置 FrameTimeline

在 Perfetto 配置中启用 FrameTimeline

data_sources {
    config {
        name: "android.surfaceflinger.frametimeline"
    }
}

Perfetto 中 Vsync 信号

在 Perfetto 中，Vsync 信号使用 Counter 类型来显示，这与很多人的直觉认知不同：

  • 0 → 1 的变化：表示一个 Vsync 信号
  • 1 → 0 的变化：同样表示一个 Vsync 信号
  • 错误理解：很多人误以为只有变成 1 才是 Vsync 信号

正确的 Vsync 信号识别

下图中 1 、2、3、4 的时间点都是 Vsync 信号到达

关键要点：

  1. 每次数值变化都是一个 Vsync：无论是 0→1 还是 1→0
  2. 信号频率：120Hz 设备上约每 8.33ms 会有一次变化（实际可能因系统调度略有差异，这里指的是连续出帧场景）
  3. 多 App 场景：Counter 可能因为其他 App 的申请而保持活跃状态

分析技巧

判断 App 是否接收到 Vsync：

  • 正确方法：查看 App 进程中是否有对应的 FrameDisplayEventReceiver.onVsync 事件
  • 错误方法：仅凭 SurfaceFlinger 中的 vsync-app counter 变化来判断
