N801调试说明——P1阶段
📌 最重要提示:
- P1 主电源线束与 P03 不通用,P1 上高的连接器白色腔才是主电源腔
- 插 core 板调试时 USB 线必须接 XCD 主板黑色 USB 口(不支持双面插);P1 core 板不支持插 USB 线开机、不支持 EDL 线识别,刷机开机均需短接 PIN
- 2024-03-26(含)起各类软件版本不再直接支持 P03 主板(无法开机):P1 core 板只能刷 3.26 及以后的 soc 版本,P03 core 板只能刷 3.26 之前的,刷错不开机
- 板端插拔线禁止带电,板子周围清空导电物品
- 📍 P2.3 阶段起 XCD-C2/C3 连接器互换颜色(C2 变黑、C3 变白),功能不变
各连接器功能定义
见《电气接口信息表(LDI)- 4in1 主连接器合并XCD部分V2.1-20240301》(sheets:FRpgs0XexhYRDFtjtjBcI1vSnPe)
XCD 主板 P1 阶段供电
❗ P1 电源线束找 PM 领取(李超军、陈莹莹);没线束可 PIN 脚焊电源线/金属夹供电,用粗线别接错

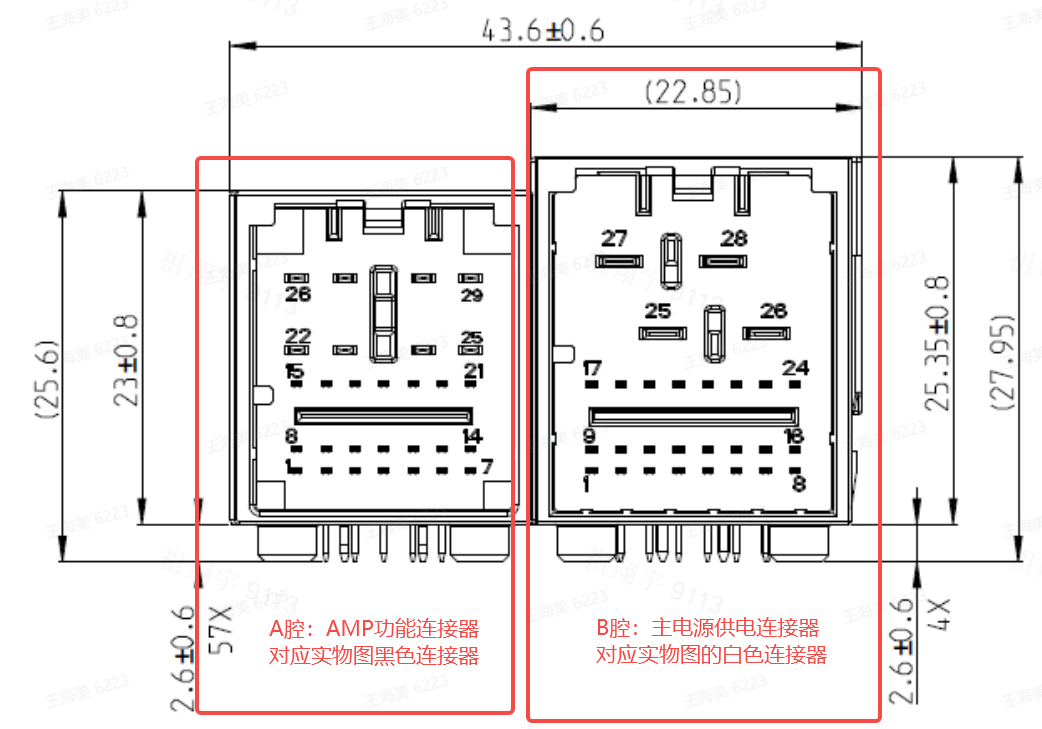

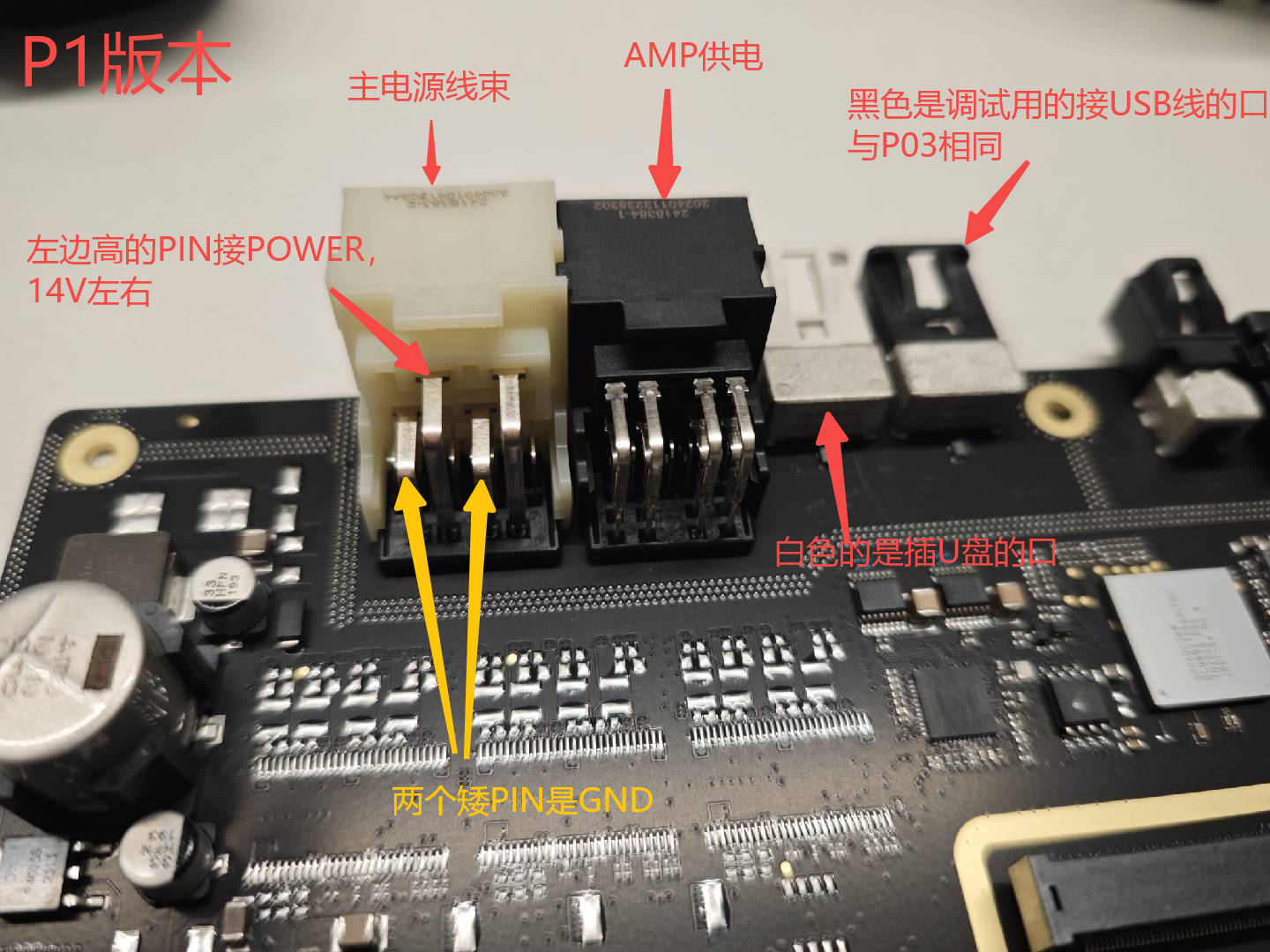

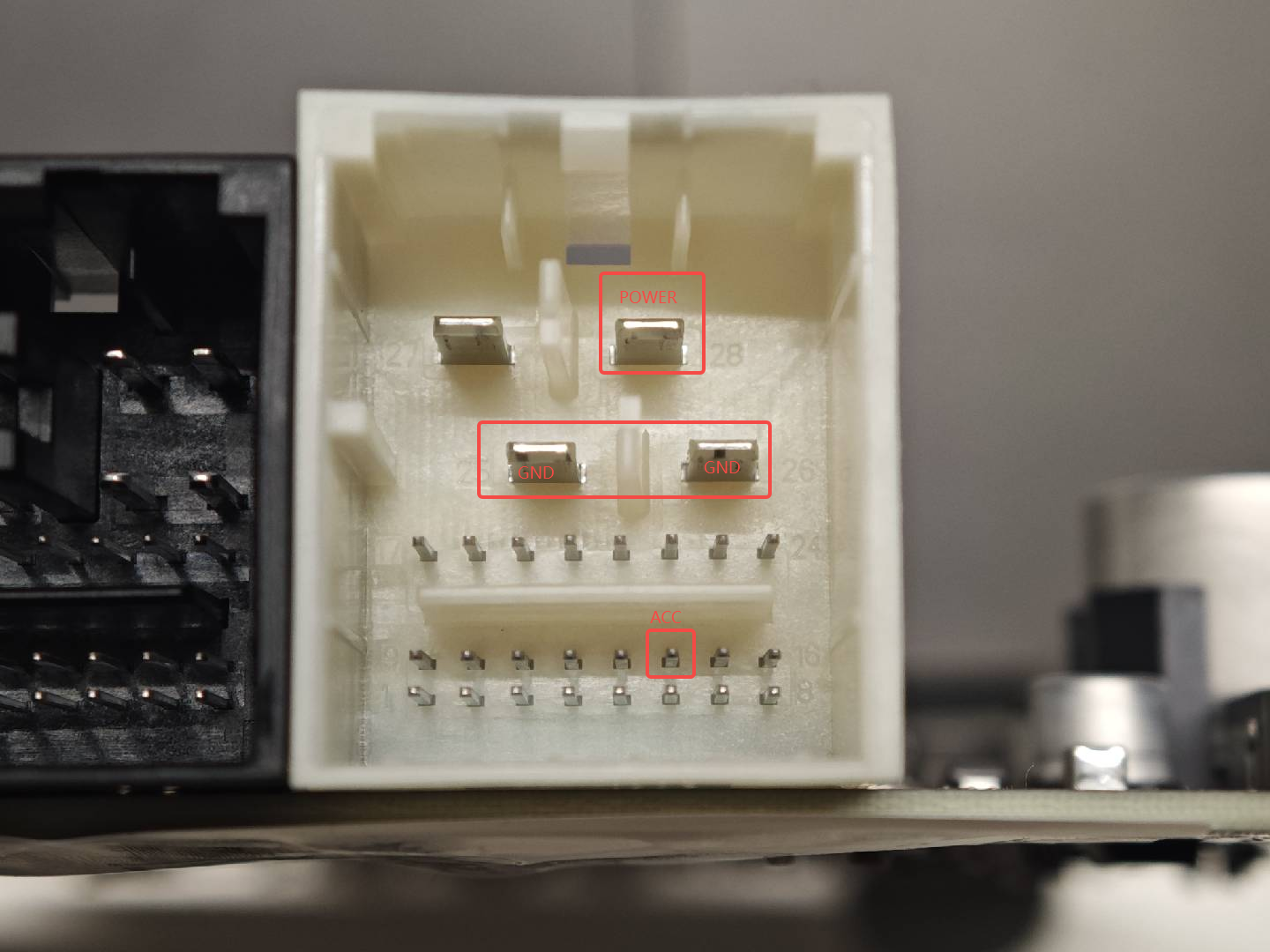

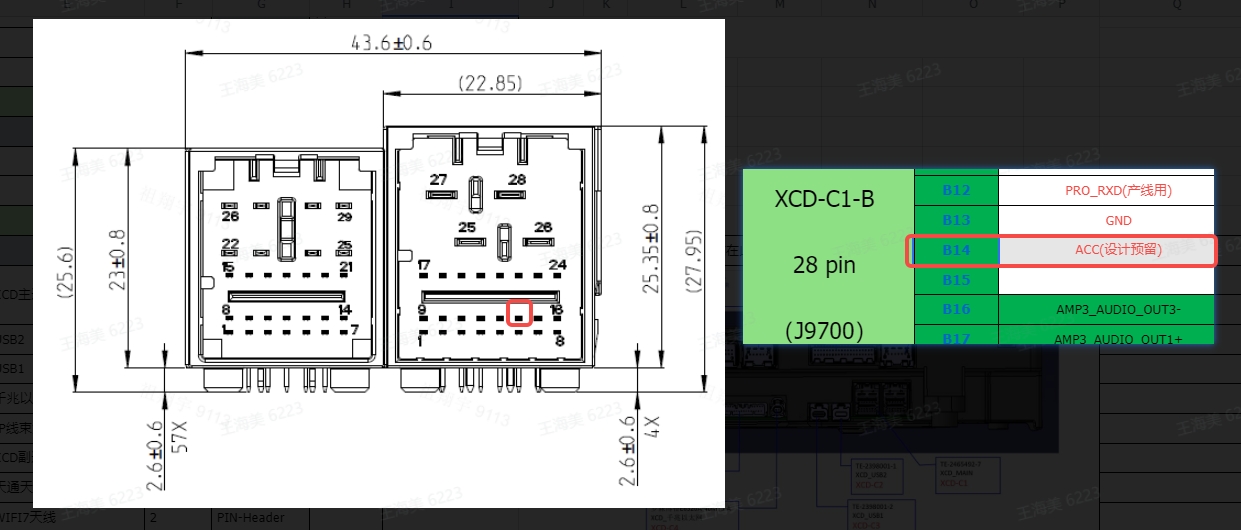

电源连接器:左边高 PIN 接 POWER(~14V),短 PIN 是 GND,右侧 AMP 供电;黑色口调试用接 USB 线(同 P03),白色口插 U 盘。B 腔 28PIN=POWER、25/26PIN=GND、14=ACC。

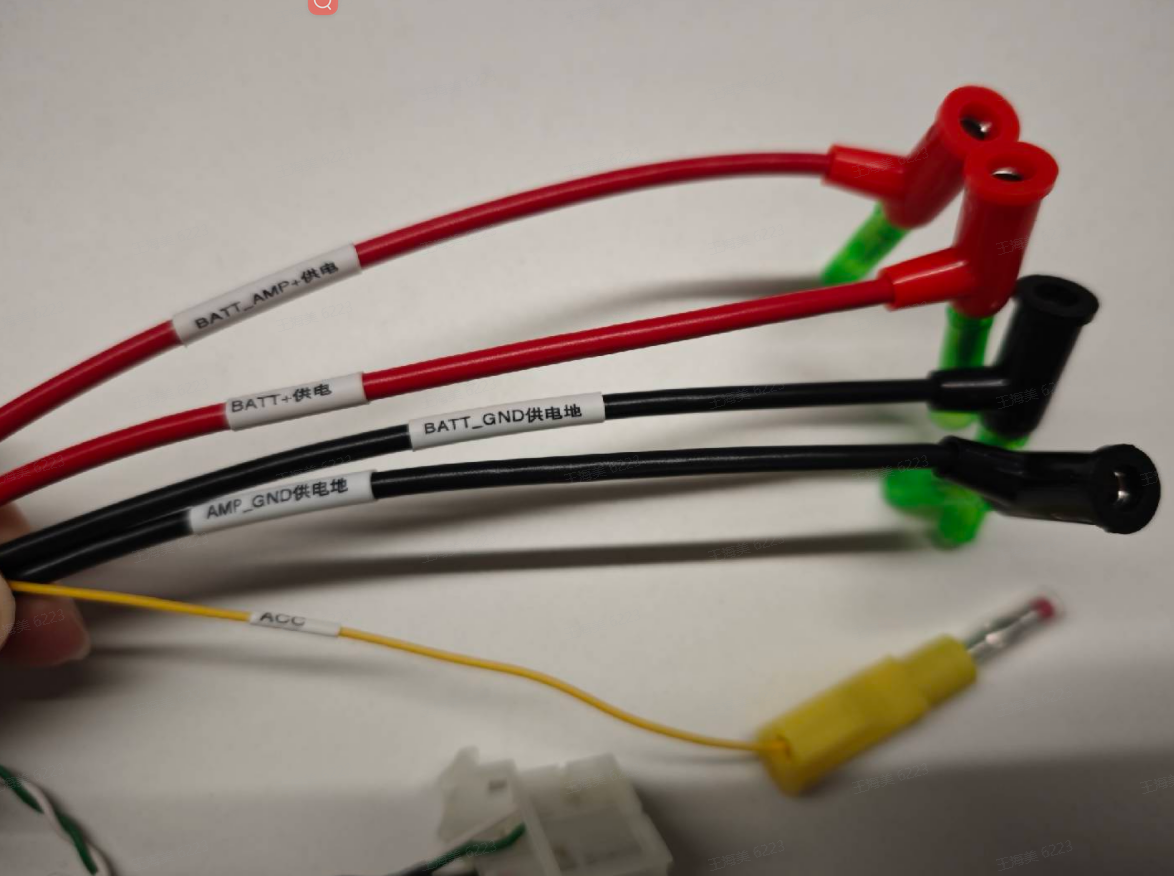

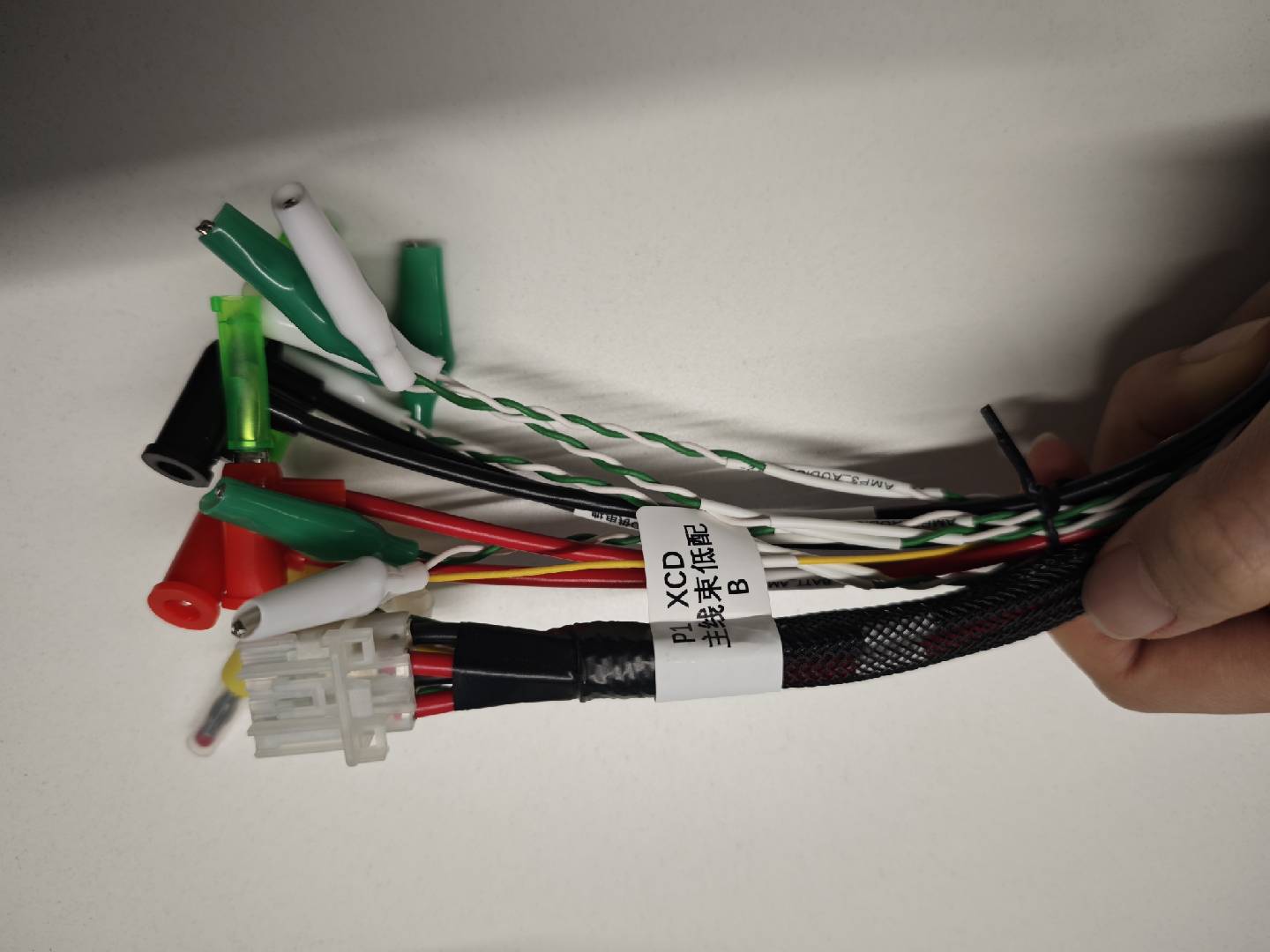

线束接法(P1 线束分高低配,领取看标签):

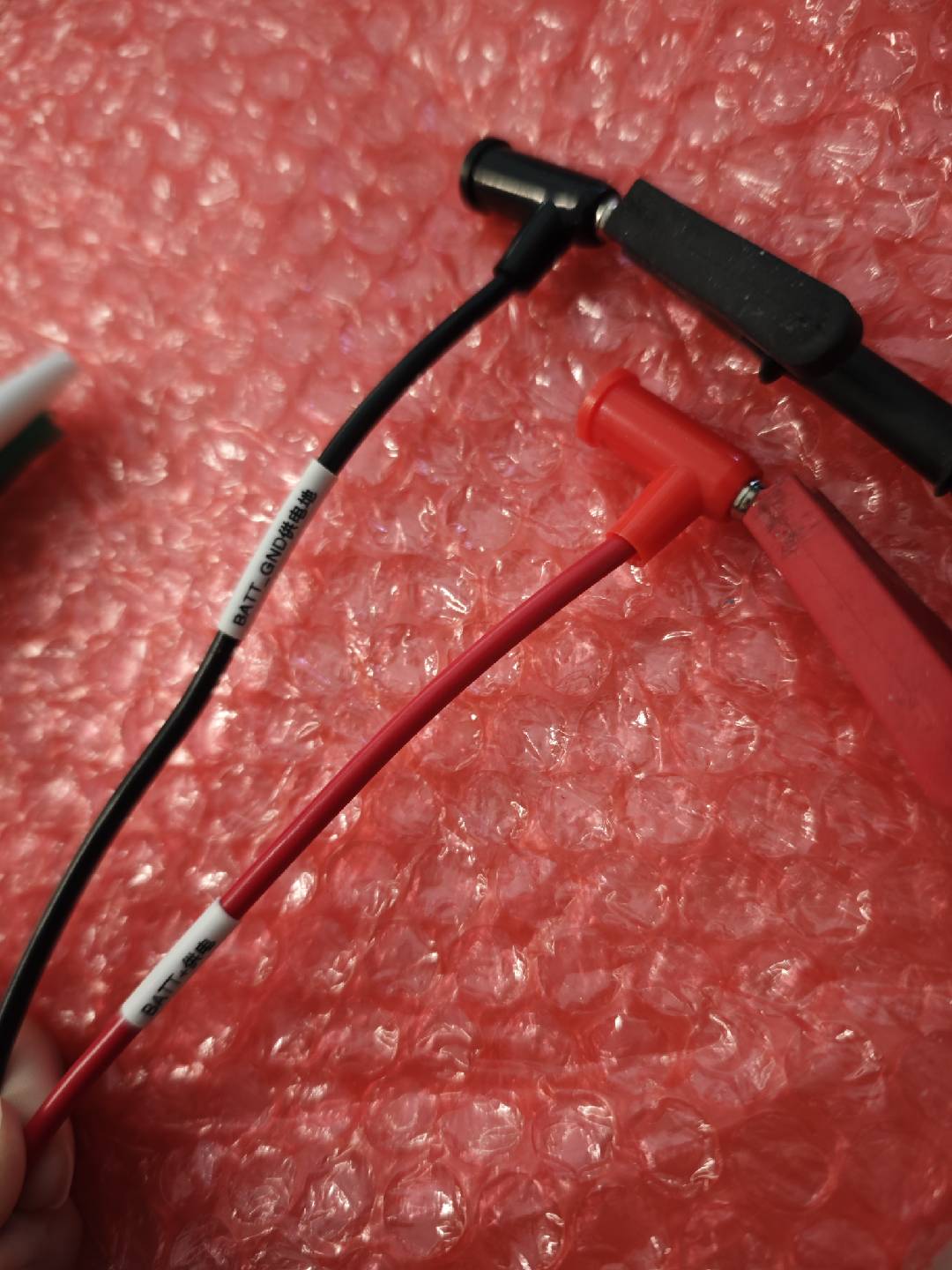

- 不调试 AMP:红 BATT+ 接 POWER、黑 BATT_GND 接 GND;P1 不接 ACC 也不休眠

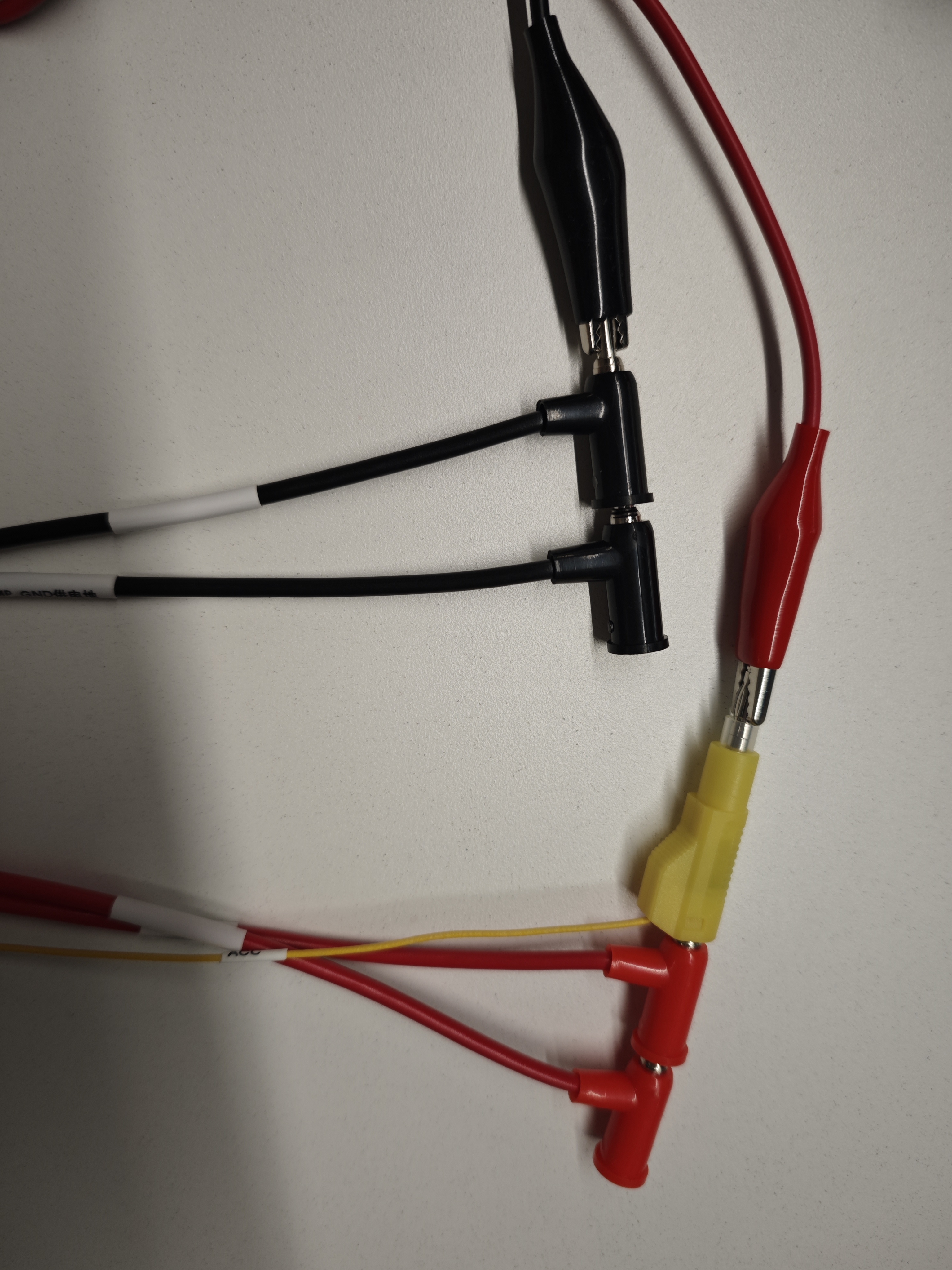

- 调试 AMP:两红两黑都接 POWER/GND,黄 ACC 接 POWER
- POWER 供电 9~16V,调试一般 14V 限流 3A;ACC 可杜邦线接 power,POWER 主线不能用杜邦线
❗ 上电前仔细检查电源/GND,夹子勿误触其他 pin;板卡远离笔记本外壳等导电物
CORE 小板 P1 阶段供电
❗ CORE 小板 P1 与 P03 供电方式一致:单独供电 / XCD 板供电两种

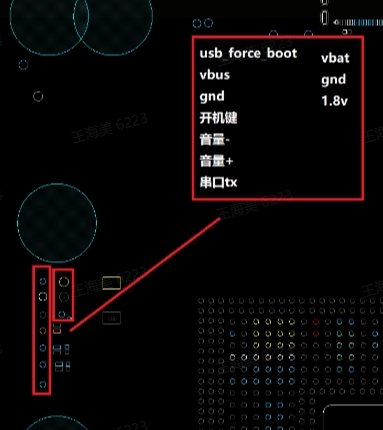

单独供电:USB 口旁两 PIN(+接电 -接地),电压 4V 限流 3A(不低于 3.2V),启动后电流 0.2~0.3A;只上电不开机,需短接 PIN:

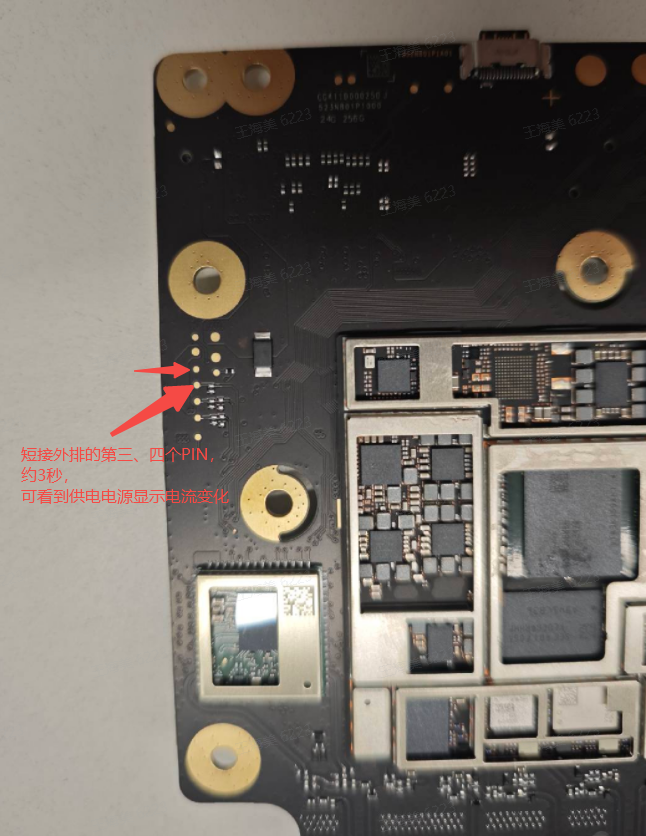

- 进 90DB(调试):短接 gnd 和开机键;建议顺序:USB 线接板不接 PC → 供电 → 短接 ~5s → 电流变化稳定 → USB 接 PC → 读到 90DB

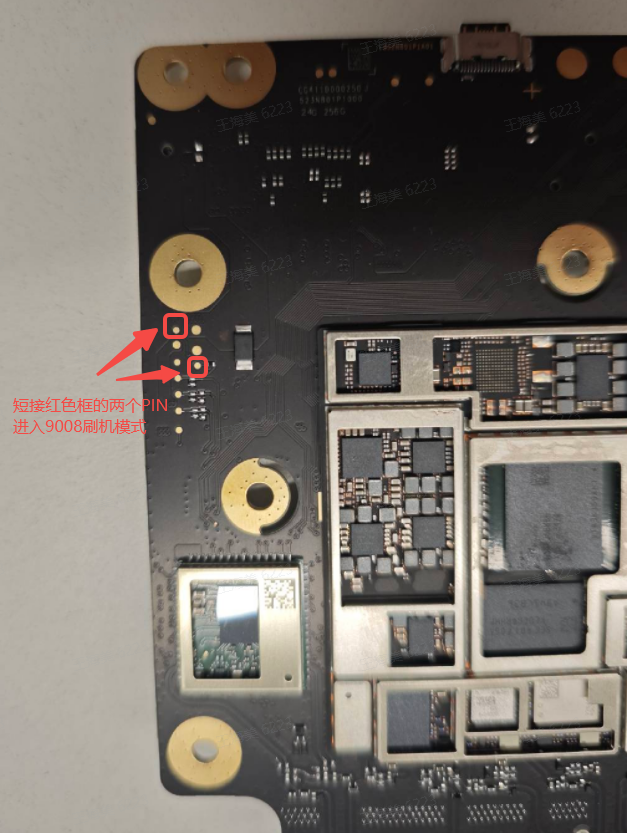

- 进 9008(刷机):短接 usb_force_boot 和 1.8V;顺序:USB 接板不接 PC → 短接 → 供电 → USB 接 PC → 9008
- P03 用 EDL 线进 9008 的方法在 P1 不可用,EDL 线只能当普通 USB
- 供电下电时 USB/EDL 线也要从 PC 拔出,否则重新供电易进 900E
XCD 给 CORE 板供电:电源接 XCD 板 14V,稳定后电流 ~0.8A;通过 XCD 大板黑色 USB 口调试(后期 CORE 板 TYPE-C 口会去掉)。
Debug 小板拨码模式

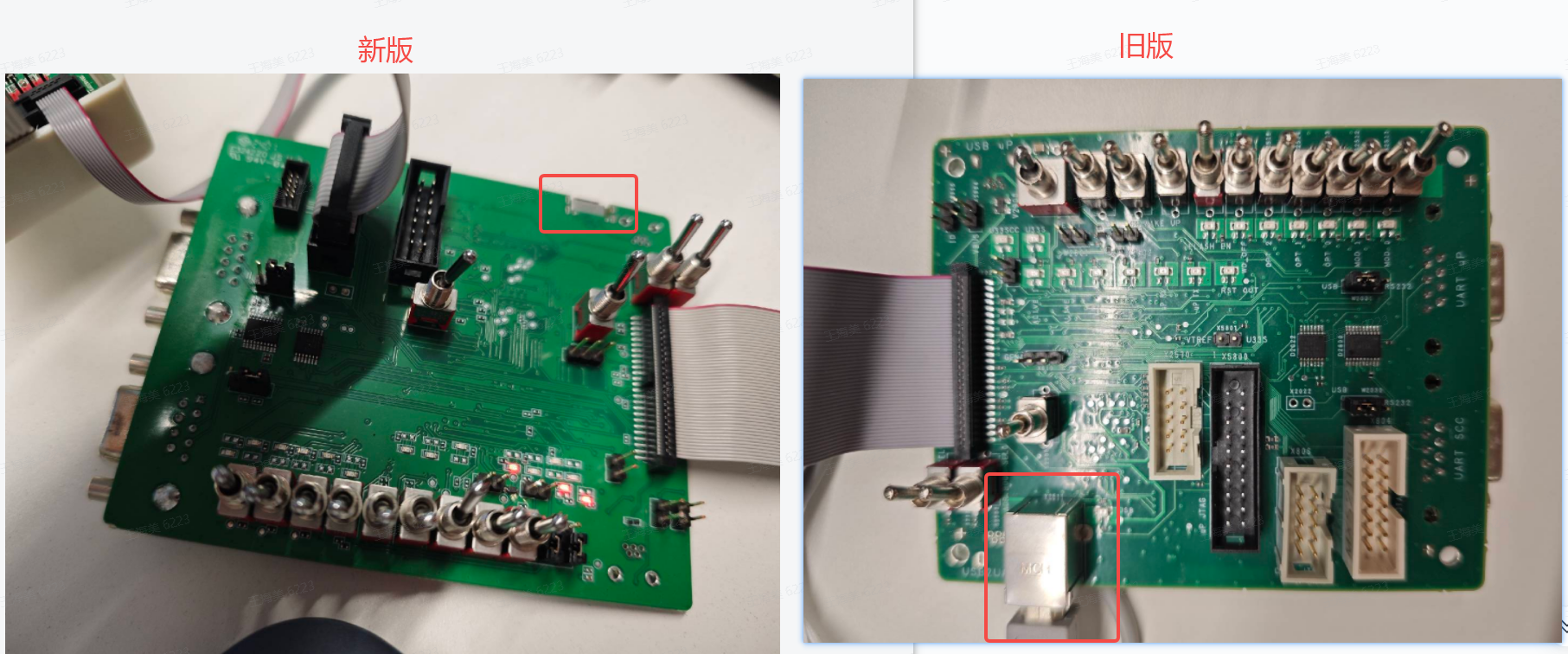

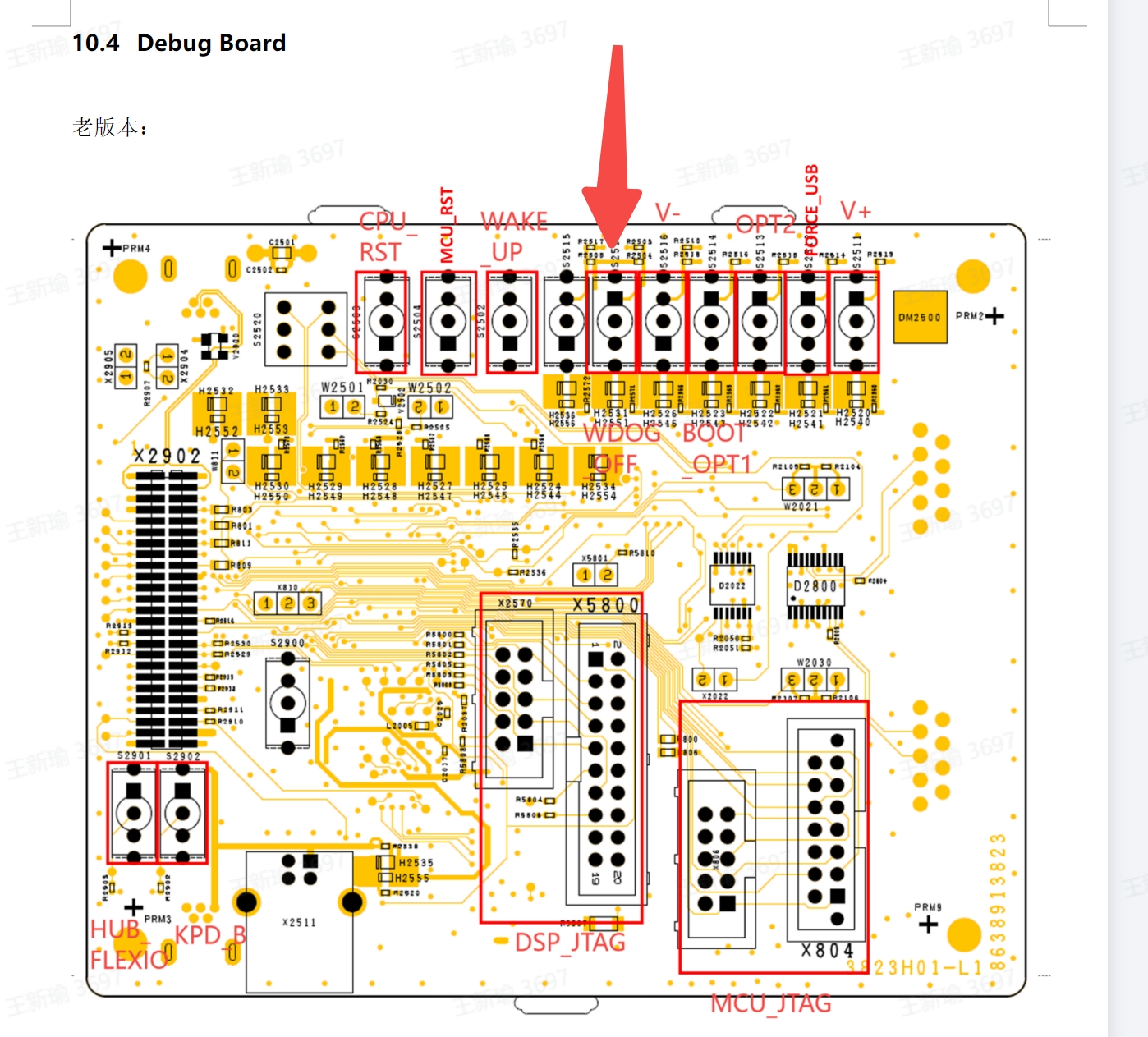

先拨好拨码、连好 PC 与烧录器,最后再上电。新旧版区分:新版正中间拨码、下排右四拨至板内;旧版下排左三拨至板边。
新 DEBUG 小板:

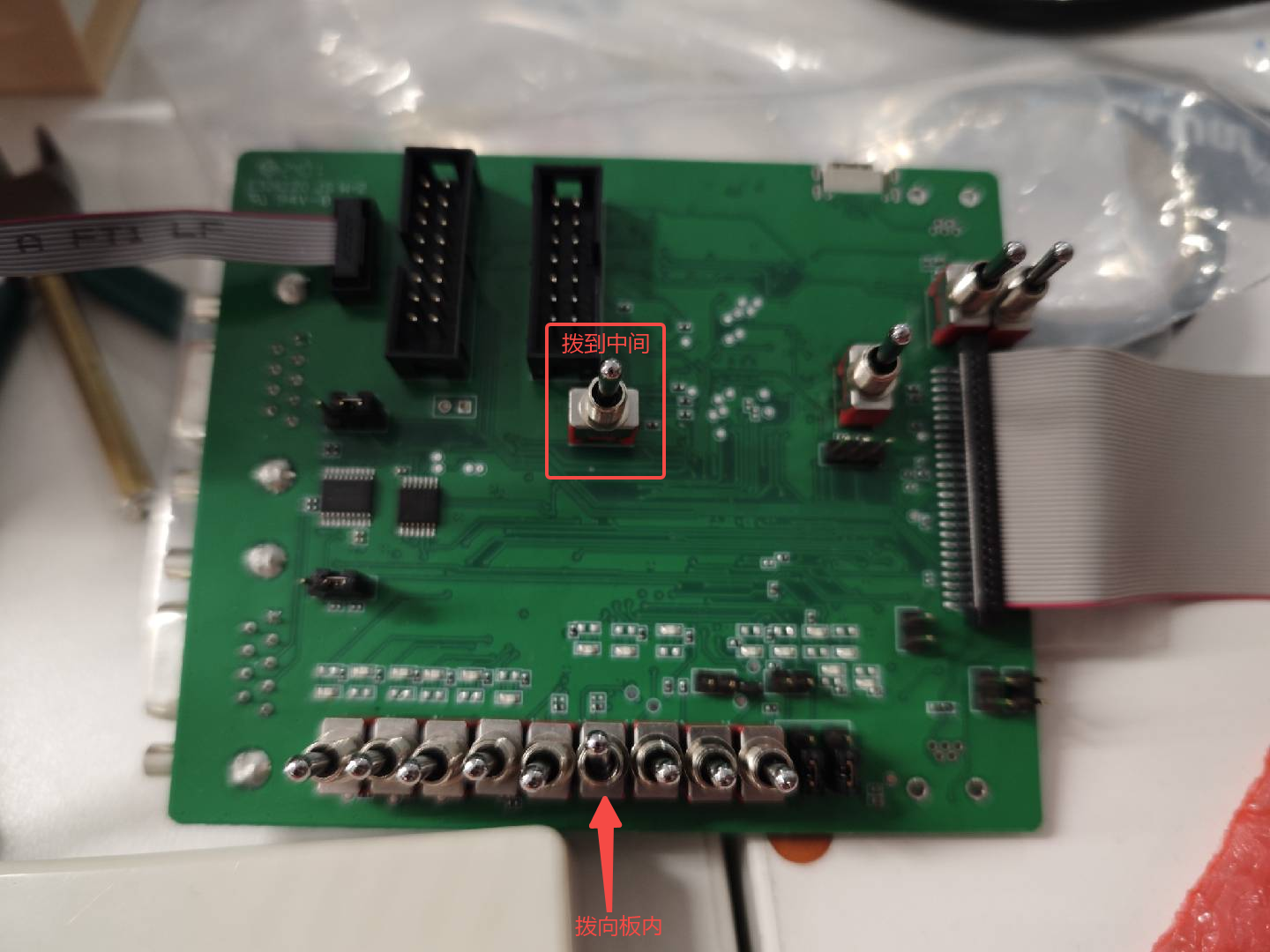

- 刷 MCU:正中拨码拨至中间 + 下排右数第 4 拨至板内,其余中间

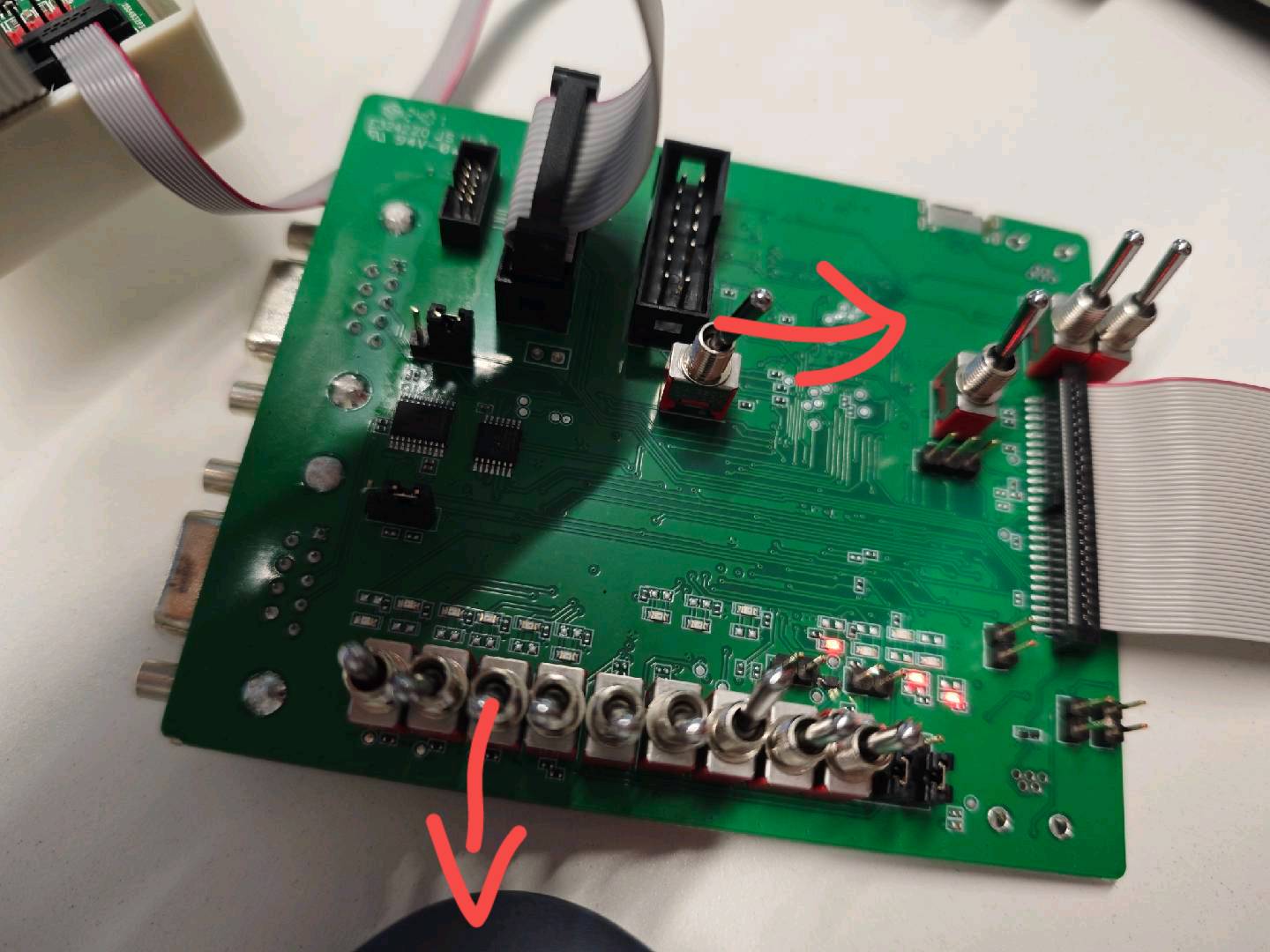

- 刷 SOC(9008):正中拨码朝右 + 下排左数第 3 拨至板边,其余同 MCU
旧 DEBUG 小板:

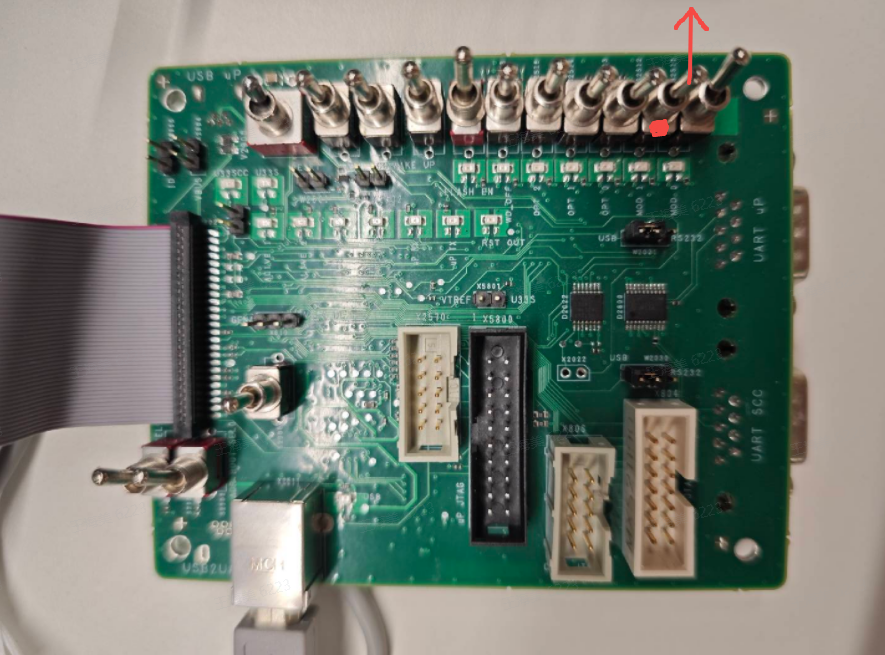

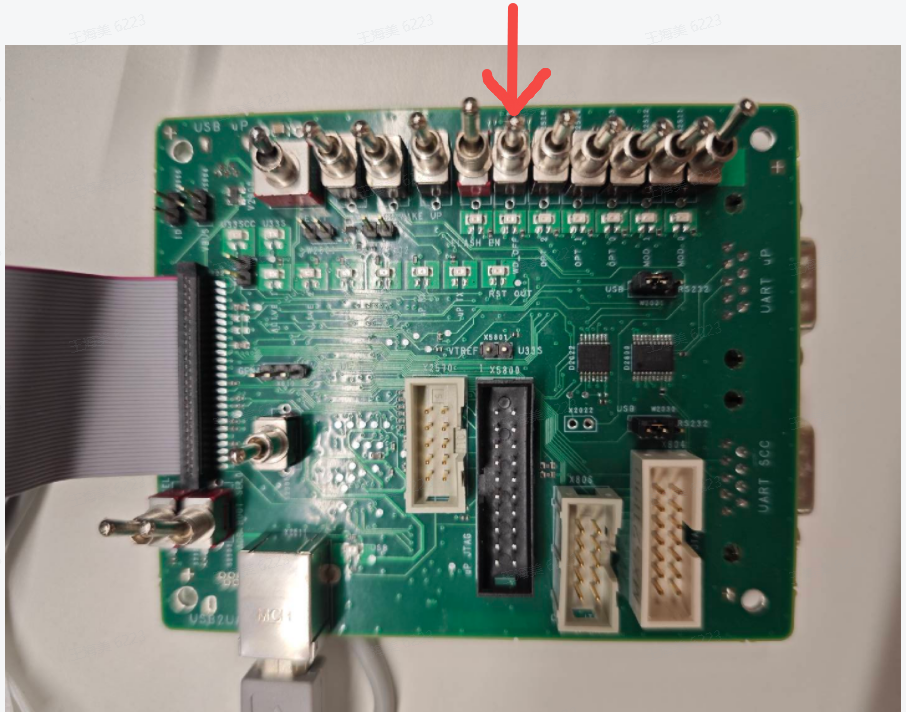

- P03 刷 MCU 无需拨码;P1 刷 MCU(看门狗默认使能,英飞凌 connect 不上时):右数第 6 拨至板内
- 刷 SOC(9008):右数第 2 拨至板外

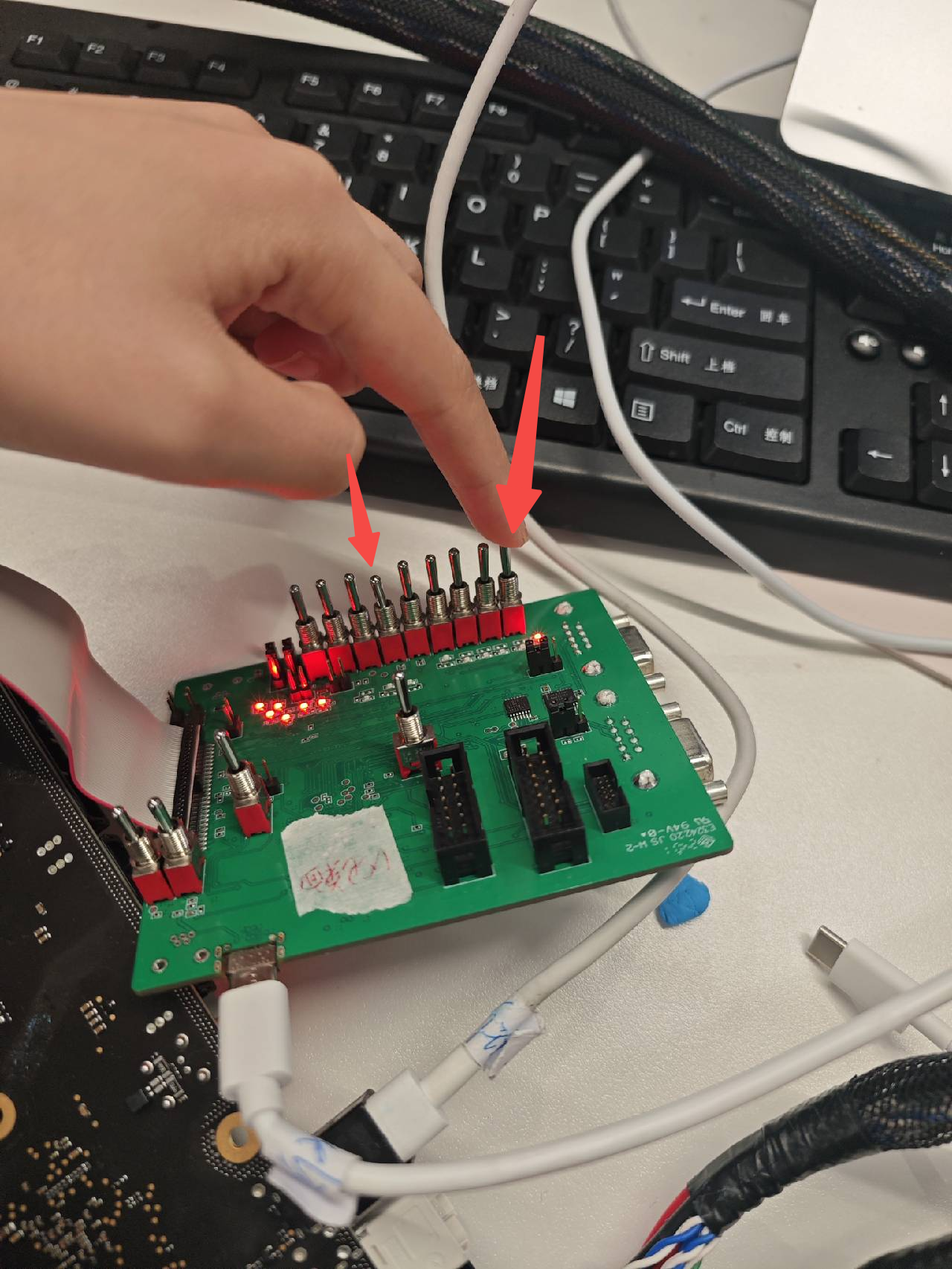

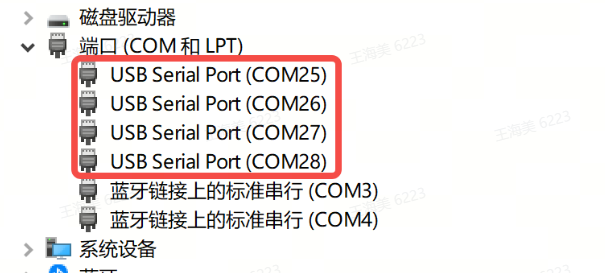

新 debug 板抓 Log:USB2UART 接口(新版 type-c,旧版 A 口)连 PC,识别 4 个 COM 口——第 1 个=MCU DEBUG 串口,第 2 个=SOC DEBUG 串口,115200。
软件版本维护管理
见多维表格《XCD软件版本管理》(PDg9bLwAqa1OEIs99c0cqdWwnCf)
❗ 再次强调:P1 core 板硬件改动(去除 PM8550B),2024-03-26 起版本不再支持 P03,不要给 P03 刷错版本
