车控SOA信号流程查看说明

主要说明如何通过：

1. SC 文档：车控系统需求 系统需求7- 语音控制方向盘加热和雨刮
2. SOA 信号定义 SOA 服务接口定义表格 MS11(E2/E3 备份 | 弃用)
3. 关于异常值的 TTS 回复以产品定义的表格为准 语音控制类功能&配置清单

查找到汽车小爱 APP（其他 APP 通用）中如何使用系统中间件（mi.car:vehicle.support）提供的信号 API。

一个车控设备通常涉及三个信号

• 1 车控设备状态信号 propId
• 2 车控设备使能信号 propId，与车控状态信号 propId 一致
• 3 车控设备异常信号 propId

以”打开方向盘加热”需求中的信号 SteerWhlHeatFcnSts、SteerWhlHeatFcnAvlSts、SteerWhlHeatFcnNotAvlRsn 为例。

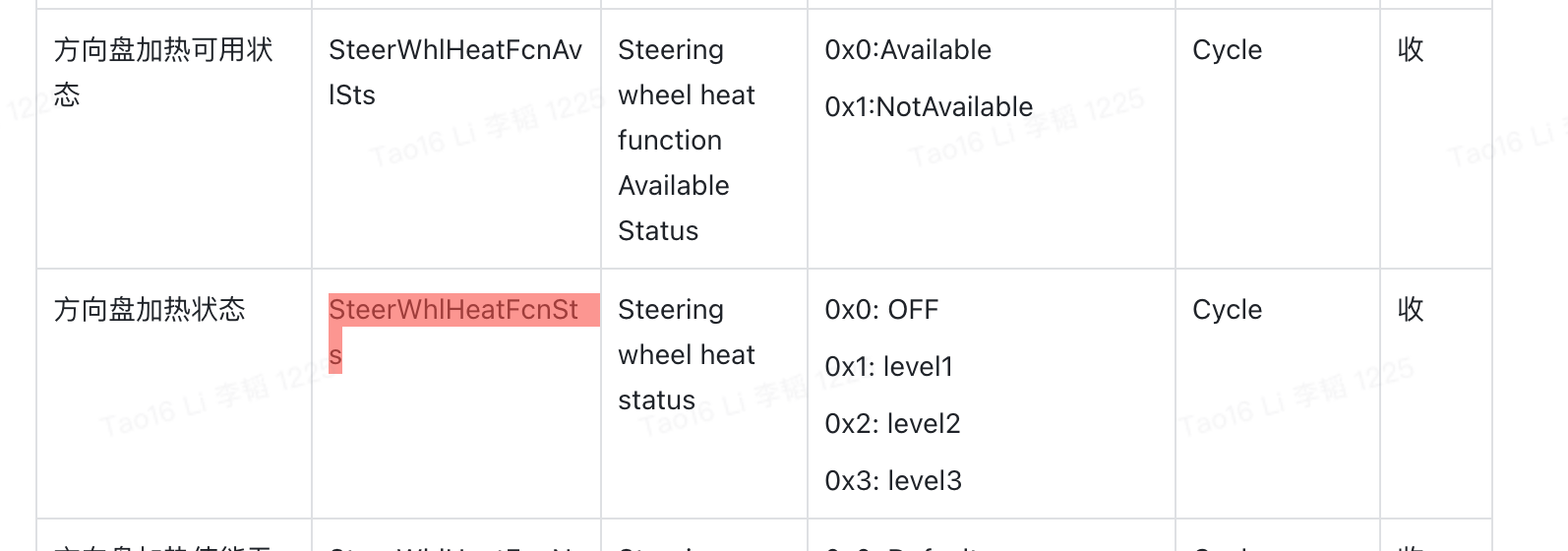

1 SC 文档中功能总览信号列表，找到信号描述

• SteerWhlHeatFcnSts 对应方向盘加热状态
• SteerWhlHeatFcnAvlSts 对应方向盘加热可用状态

2 SOA 文档中的 A 列和 C 列找到系统中间件的信号 propId

2.1 SteerWhlHeatFcnSts 对应方向盘加热状态

在 SOA 表中全局搜索 SteerWhlHeatFcnSts：

• SOA 信号（SignalName，M 列）：SteerWhlHeatFcnSts
• SOA 文档中的 tab 对应中间件信号的类：Body 对应 mi.car.config.Body —— 需要通过信号名字全局 excel 查找
• 中间件信号 propId（Area1 + Area2，A + C 列）：StreeringWheel + HEAT 对应中间件信号 Body.STEERING_WHEEL_HEAT。通过 mi.car:vehicle.support 源码中 Body 类可找到对应信号 propId 定义
• JAVA API NAME（E 列）：待后续补充，对应的中间件信号 api name，能直接对应到代码里面的下划线的 STEERING_WHEEL_HEAT，不需要看 SC 文档的猜测
• ValueForCockpit（Y 列）对应信号的值：通过代码中 propId 对应的信号的 ValueDef 注解，可找到信号返回值的范围

📷 [图片: Java 代码片段] — 定义方向盘加热状态信号。STEERING_WHEEL_HEAT 值为 0x503，属于 MiVehiclePropertyGroup.MI_CAR、MiVehicleArea.GLOBAL、VehiclePropertyType.INT32、MiVehicleZone.BODY。ValueDef 注解中 range 被 @Range(from = 0, to = 3) 标识，值范围 0-3。（原图 authcode 失效，无法下载，详见文末说明）

文档中说明了数据范围 0-3，没有说明哪个档位是最大、哪个是最小。需要结合 SC 系统需求文档中找对应说明：具体档位调节：

“方向盘加热调到最高/最低/中间档位”

“方向盘加热调到 OFF/Level1/Level2/Level3”

关于信号的值：

• 本地执行通过接口 Signal 的 value 字段获取
• 系统能力 SDK 通过中间件提供的 CarPropertyValue 的 value 字段获取

2.2 SteerWhlHeatFcnAvlSts 对应方向盘加热可用状态

在 SOA 表中全局搜索 SteerWhlHeatFcnAvlSts：

• SOA 信号（SignalName，M 列）：SteerWhlHeatFcnAvlSts
• SOA 文档中的 tab 对应中间件信号的类：Body 对应 mi.car.config.Body
• 中间件信号 propId（Area1 + Area2，A + C 列）：StreeringWheel + HEAT 对应中间件信号 Body.STEERING_WHEEL_HEAT（与状态信号同一个 propId）
• JAVA API NAME（E 列）：待后续补充
• ValueForCockpit（Y 列）对应信号的值：0 = available；1 = unavailable

关于使能信号的值：

• 本地执行通过接口 Signal 的 status 字段获取
• 系统能力 SDK 通过中间件提供的 CarPropertyValue 的 status 字段获取

3 SOA 文档中查找异常信号对应中间件信号的值

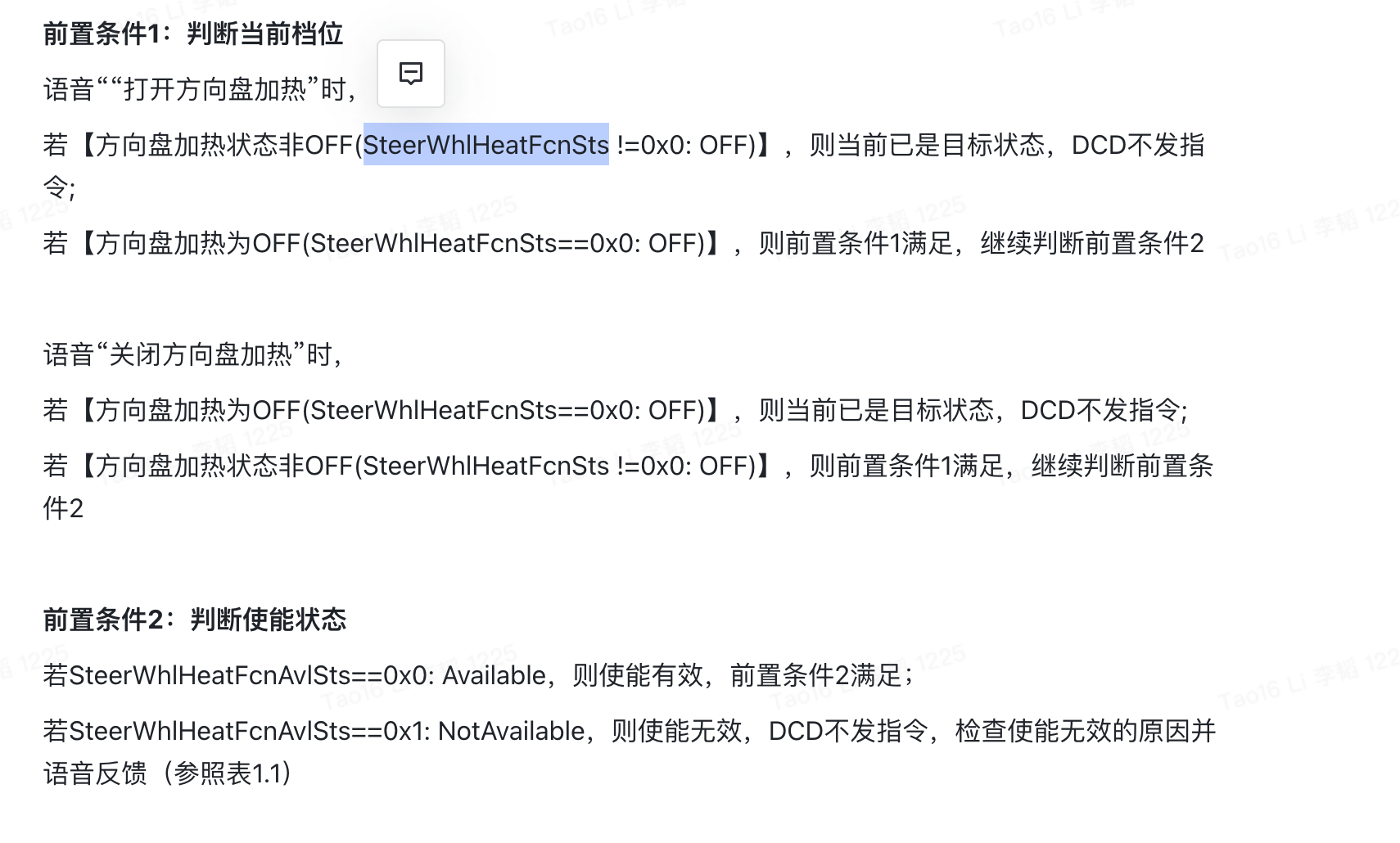

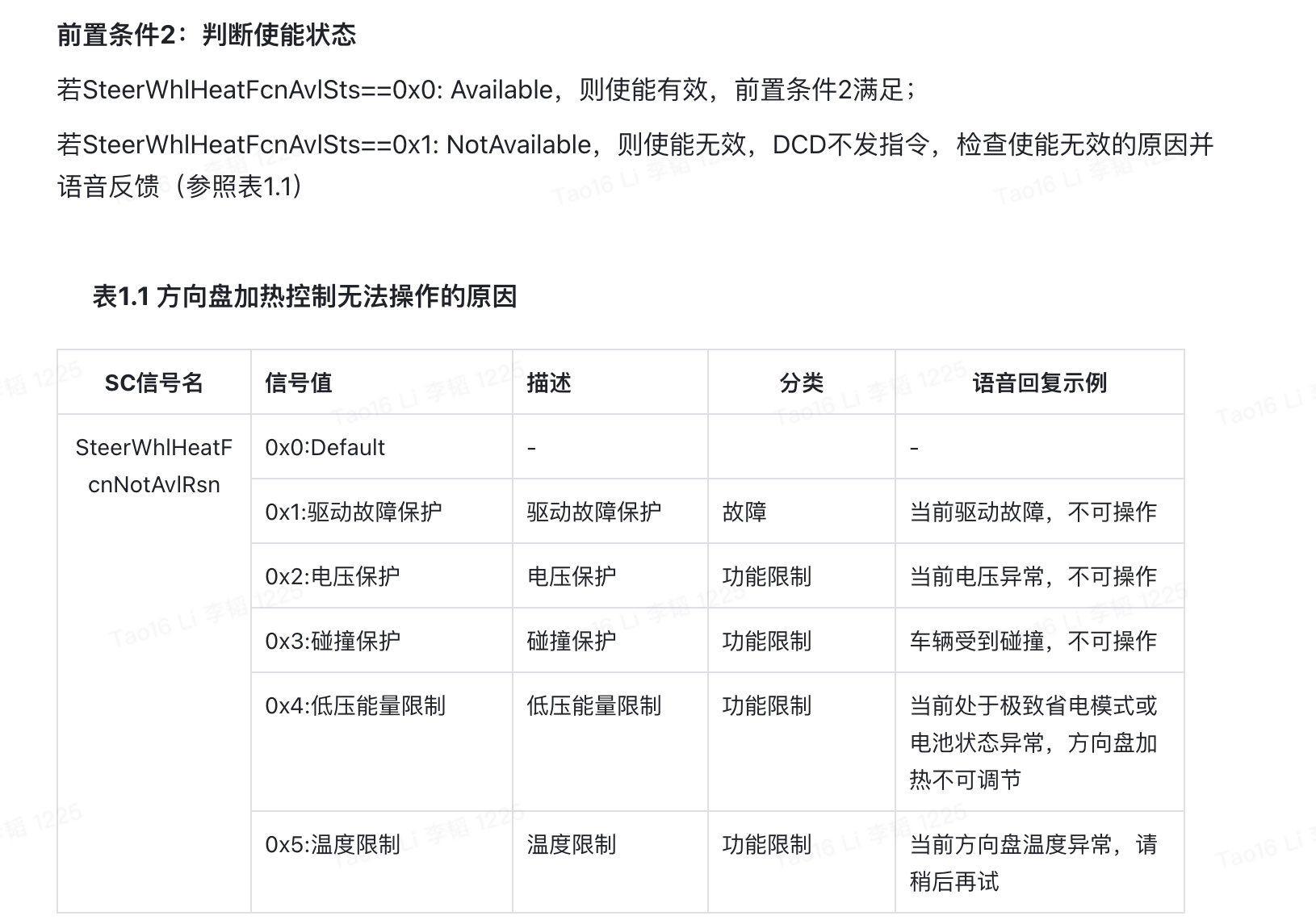

SC 系统需求文档中有关于异常信号的描述：

SteerWhlHeatFcnNotAvlRsn

在 SOA 表中全局搜索 SteerWhlHeatFcnNotAvlRsn：

• SOA 信号（SignalName，M 列）：SteerWhlHeatFcnNotAvlRsn
• SOA 文档中的 tab 对应中间件信号的类：Body 对应 mi.car.config.Body
• 中间件信号 propId（Area1 + Area2，A + C 列）：StreeringWheel + HeatException 对应中间件信号 Body.STEERING_WHEEL_HEAT_EXCEPTION
• JAVA API NAME（E 列）：待后续补充，对应代码下划线名 STEERING_WHEEL_HEAT_EXCEPTION

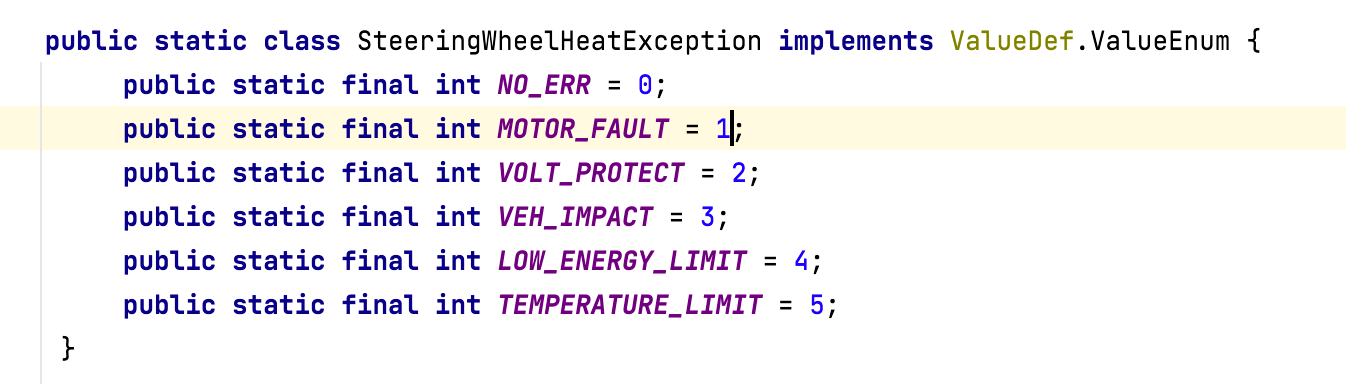

• ValueForCockpit（Y 列）对应信号的值：0 - 5。代码中 mi.car.config.Body 定义的异常信号枚举可以引用到异常信号值定义

📷 [图片: Java 代码片段] — 定义中间件信号 Body.STEERING_WHEEL_HEAT_EXCEPTION 的属性。value 通过 @ValueDef 注解引用 SteeringWheelHeatException.class（异常信号枚举）；STEERING_WHEEL_HEAT_EXCEPTION = 0x504。（原图 authcode 失效，无法下载，详见文末说明）

关于异常信号的值：

• 本地执行通过接口 Signal 的 exceptionCode 字段获取
• 系统能力 SDK 通过中间件提供的 CarPropertyValue 的 value 字段获取

4 产品定义回复 TTS 与信号异常值关联

📷 [图片: 第4节标题占位] — 原文止于标题”产品定义回复 TTS 与信号异常值关联”，正文内容未在源文档中给出。

---
