非联动亮灭屏离屏问题分析 - DrawFrames 96187 allocateImageMemory 根因分析报告

分析时间: 2026-05-26

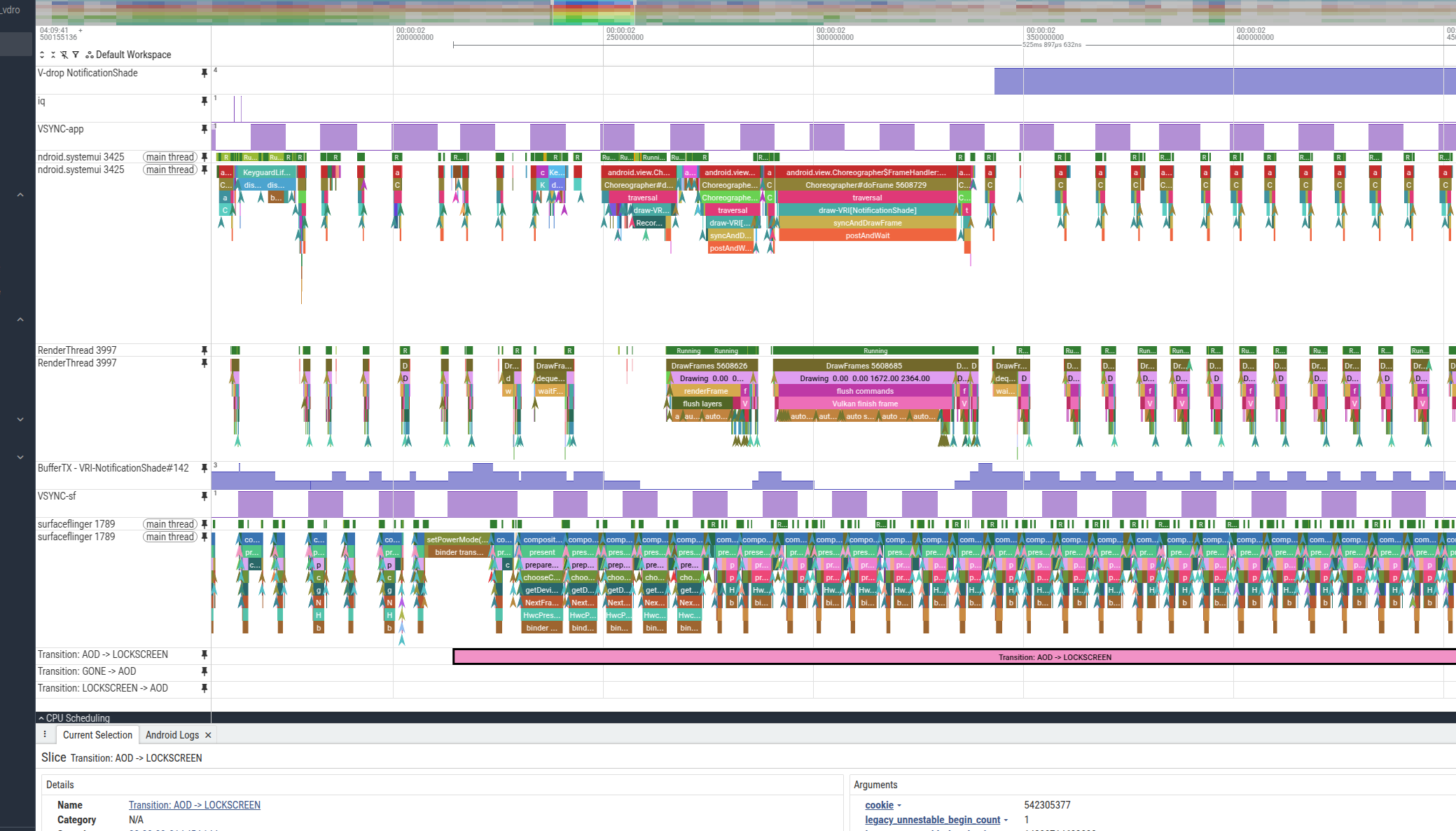

Trace 文件: perfetto_1779783908.pftrace
进程: com.android.systemui (PID 5569)
线程: RenderThread (TID 6163)

1. 问题描述

DrawFrames 96187 帧中出现 16 次 allocateImageMemory 调用，GPU 缓存利用率从 22.5% 飙升至 55.1%，单帧新增约 62MB GPU 内存分配。其中包含：

3 次 ~10MB 分配（10,327,616 bytes）
2 次 ~17MB 分配（17,839,680 bytes）
11 次小型分配（37KB ~ 805KB）

帧总耗时 3.967ms，其中 flush commands 阶段（Vulkan finish frame）耗时 2.167ms，占帧耗时 54.6%。

附件: perfetto_1779783908.pftrace（原始分析 trace，1.7MB）

开开关复现 trace

附件: perfetto_trace_reproduce.pftrace（开关复现 trace，427MB）

当前报告分析skill

附件: analysis_skill.zip（分析 skill 包，20KB）

2. 根因判定

一句话结论

锁屏 AllInOne 时钟控件（AllInOneHourClock + AllInOneMinuteClock）的 MiBlurBlend 玻璃效果触发了离屏渲染 Surface 重建 + 高斯模糊多 Pass 中间缓冲区分配，由于这些 Surface 在帧间被 GPU Resource Cache 回收，每次重绘都需要重新分配 GPU 内存。

根因链

AllInOneHourClock / AllInOneMinuteClock (锁屏时钟)
  ├─ setMiViewBlurMode(3) → 启用 Custom Blur 效果
  │
  ├─ updateOffscreenSurface() [KeyguardClockContainer]
  │     └─ 整个 Clock Container 作为离屏 Layer 重绘
  │         └─ GrResourceAllocator::assign → allocateImageMemory (17MB, 全容器尺寸)
  │
  ├─ 4x updateRenderNodeSurface() [TimeView×3 + ClassicTextAreaView×1]
  │     └─ 每个子 View 创建独立离屏 Surface
  │         └─ 每个 Surface → allocateImageMemory (各~10MB)
  │
  └─ 4x updateCustomBlurImage() → generateLMGaussianBlur()
        ├─ lmDownSampling() → 创建缩小缓冲区 → newOpsTask → allocateImageMemory
        ├─ lmBlur(X) → 水平模糊 Pass → newOpsTask → allocateImageMemory
        ├─ lmBlur(Y) → 垂直模糊 Pass → newOpsTask → allocateImageMemory
        └─ lmUpSampling() → 放大结果 → newOpsTask → allocateImageMemory

3. 详细分析

3.1 帧结构概览

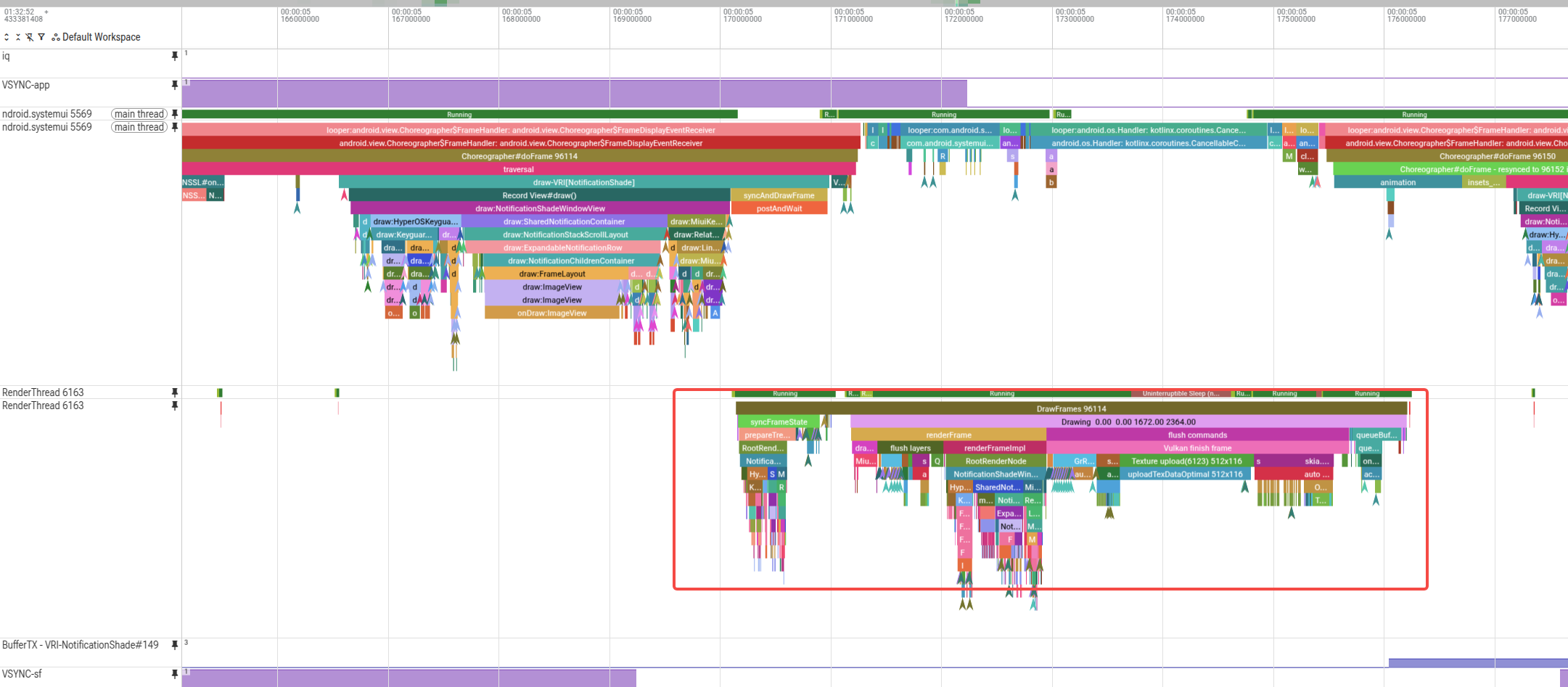

DrawFrames 96187 (3.967ms)
  ├─ syncFrameState (0.380ms)
  │    └─ prepareTree → 遍历 View 树，标记 dirty layers
  ├─ dequeueBuffer (0.013ms)
  └─ Drawing 1672×2364 (3.470ms)
       ├─ renderFrame → renderFrameImpl (1.022ms)
       │    └─ Record phase: 遍历 View 树记录绘制 Op
       │         ├─ KeyguardClockContainer → updateOffscreenSurface
       │         │    └─ AllInOneHourClock → LMGaussian blur (4 passes)
       │         │    └─ TimeView → updateRenderNodeSurface + updateCustomBlurImage
       │         └─ FrameLayout → updateOffscreenSurface
       │              └─ AllInOneMinuteClock
       │                   ├─ ClassicTextAreaView → updateRenderNodeSurface + updateCustomBlurImage
       │                   ├─ TimeView → updateRenderNodeSurface + updateCustomBlurImage
       │                   └─ TimeView → updateRenderNodeSurface + updateCustomBlurImage
       ├─ flush commands → Vulkan finish frame (2.167ms) ← 主要耗时
       │    ├─ GrResourceAllocator::assign × 14 (GPU 纹理分配)
       │    │    └─ allocateImageMemory × 16 (总计 ~62MB)
       │    ├─ OpsTask::onPrepare (准备顶点/uniform)
       │    ├─ Texture upload × 3 (字体纹理)
       │    ├─ OpsTask::onExecute (GPU 提交)
       │    └─ QueueSubmit (0.092ms)
       ├─ waitOnFences (0.003ms)
       └─ queueBuffer (0.225ms)

3.2 控件 → Op → 内存分配映射

控件	层级路径	opid	功能	触发的 GPU 内存	现状
KeyguardClockContainer	KeyguardPanelView > KeyguardClockContainer	27555	Container 离屏背景 FillRect	17MB (全容器)	建议去掉离屏
AllInOneHourClock 模糊	→ makeContainerMaterial → LMGaussian	27557-27560	高斯模糊 4 Pass	4×786KB
TimeView (小时)	AllInOneHourClock > TimeView (hour_view)	27561	子 View 离屏渲染	~10MB	已经减小为近半屏
TimeView (小时) 模糊	→ updateCustomBlurImage → useColorModes	27562-27564	颜色混合 + 模糊融合	261KB×2
ClassicTextAreaView	AllInOneMinuteClock > ClassicTextAreaView (text_area)	27567	文本区域离屏渲染	175KB (Cache Hit)	和字体大小一致
ClassicTextAreaView 模糊	→ updateCustomBlurImage	27568-27569	颜色混合 + 模糊融合	548KB
TimeView (冒号)	AllInOneMinuteClock > TimeView (colon_view)	27570	子 View 离屏渲染	~10MB	已经减小为近半屏，可以和分钟合并
TimeView (冒号) 模糊	→ updateCustomBlurImage	27571-27572	颜色混合 + 模糊融合	—
TimeView (分钟)	AllInOneMinuteClock > TimeView (minute_view)	27573	子 View 离屏渲染	~10MB	已经减小为近半屏
TimeView (分钟) 模糊	→ updateCustomBlurImage	27574-27575	颜色混合 + 模糊融合	—

⚠️ 勘误 (2026-05-26)：原报告将 ClassicTextAreaView 的 GPU 内存标注为 ~10MB，经过 taskId→Interval 精确映射验证，该结论错误。

正确数据：

opid:27567 → taskId:13572 → Interval 14520

Interval 14520 在本帧为 Cache Hit（未触发 allocateImageMemory）

即使未命中缓存，ClassicTextAreaView 的 Surface 分配也仅为 175,680 bytes (0.17MB)
（在 DrawFrames 96114 中已验证：Interval 14474 → vkAllocateMemory: 175,680 bytes）

原因分析：

updateRenderNodeSurface 的 Surface 尺寸取决于 View 自身的 RenderNode bounds
（MiBackgroundBlurBlendImpl.cpp:2260: mBounds = SkRect::MakeWH(newRP.getWidth(), newRP.getHeight())）

ClassicTextAreaView 布局为 wrap_content × wrap_content，仅一行文字（~700×60 像素）→ 175KB

TimeView 布局为 0dp × 0dp + 约束填满容器（~1672×1544 像素）→ 10MB

两者都启用了 setMiViewBlurMode(3)，但 Surface 大小由各自的 View 尺寸决定

AllInOneMinuteClock 子 View 布局说明：

从 XML 布局 miui_clock_layout_all_in_one_minute.xml 确认，AllInOneMinuteClock 中无 hour_view

colon_view (TimeView) — 冒号 :，填满容器约束 → ~10MB Surface

minute_view (TimeView) — 分钟数字，填满容器约束 → ~10MB Surface

text_area (ClassicTextAreaView) — 日期/天气文本，wrap_content → 175KB Surface

结论：真正的 GPU 内存大户是两个 TimeView（冒号和分钟），各占 ~10MB；ClassicTextAreaView 的开销可忽略不计（175KB 且多数帧 Cache Hit）。一个冒号独占一套完整的模糊渲染管线（~10MB），这是明显的资源浪费点。

3.3 大内存分配尺寸分析

分配大小	像素数	推测尺寸	对应内容
17,839,680 bytes (17MB)	4,459,920 px	~2364×1886 (含 extendSize)	KeyguardClockContainer 全容器 + blur 扩展边界
10,327,616 bytes (10MB)	2,581,904 px	~1672×1544	TimeView 离屏 Surface（colon_view / minute_view / hour_view，填满容器约束）
804,928 bytes (786KB)	201,232 px	下采样后的模糊中间缓冲	LMGaussian downSampled buffer
267,840 bytes (261KB)	66,960 px	颜色混合中间缓冲	useColorModes intermediate
175,680 bytes (175KB)	43,920 px	~700×60	ClassicTextAreaView 离屏 Surface（wrap_content 文本区域）

3.4 GPU 缓存状态变化

帧开始: use_cache=42.8MB / max_cache=189.7MB (22.5%)
帧结束: use_cache=104.6MB / max_cache=189.7MB (55.1%)
本帧新增: +61.8MB

关键问题：前一帧（96150）结束时缓存也是 22.5%（42.8MB），说明在两帧之间有大量 Surface 被 purge。这些锁屏时钟的离屏 Surface 每隔若干帧就被 GPU 缓存回收，导致下一次绘制时必须重新分配。

对比帧 96114（也有 24 次 allocateImageMemory），其起始缓存仅 5.6%（10.7MB），说明这是一个周期性的冷分配模式。

4. 代码路径

4.1 时钟控件（应用层）

仓库: common_widgets/miuiclock/

AllInOneBase.kt:610-612 — 为 HourView/MinuteView/ColonView 设置 Glass 效果：

mHourView?.let { MiuiBlurUtils.setGlassEffectMethod(it, it.glassData) }
mMinuteView?.let { MiuiBlurUtils.setGlassEffectMethod(it, it.glassData) }
mColonView?.let { MiuiBlurUtils.setGlassEffectMethod(it, it.glassData) }

AllInOneBase.kt:1213-1224 — updateClockEffectsContainer() 设置模糊容器和半径：

val blurRadius = if (ClockEffectUtils.isGlassType(effectType)) {
    AllInOneUtil.getGlassSmallBlurRadius(clockStyleInfo?.glassTransparency ?: 0f)
} else {
    getDimen(R.dimen.miui_eastern_art_c_clock_blur_radius)
}
updateViewBackgroundBlurContainer(blurContainer, blurRadius, *getEffectChildViews())

MiuiBlurUtils.java:529 — 容器设置为 blur mode 2：
```
setMiBackgroundBlurMode(container, 2);
```
MiuiBlurUtils.java:549 — 子 View 设置为 blur mode 3（Custom）：
```
setMiViewBlurMode(view, 3);
```

4.2 模糊渲染（Framework 层）

仓库: venderFrameworkbase/base/libs/hwui/

pipeline/skia/MiBackgroundBlurBlendImpl.cpp:1643-1686 — updateOffscreenSurface()
- 当 mChangeOffscreenOrder && !mLayerDamage->isEmpty() 时重新绘制整个离屏层
- 调用 layerCanvas->clear(SK_ColorTRANSPARENT) 清空后 forceDraw 重绘
- 触发 GrResourceAllocator::assign → allocateImageMemory
pipeline/skia/MiBackgroundBlurBlendImpl.cpp:1936-1980 — updateRenderNodeSurface()
- 当 (mElementMode == 2 || mElementMode == 3) && !mLayerDamage->isEmpty() 时
- 将子 View 绘制到 mCustomSurface
- 每个子 View 独立一个离屏 Surface → 独立的 GPU 纹理分配
utils/MiBlurBlendUtils.cpp:704-728 — generateLMGaussianBlur()
- 4 Pass 渲染管线：downSampling → blurX → blurY → upSampling
- 每个 Pass 创建 newOpsTask → 需要独立的中间渲染目标
- 中间缓冲区尺寸 = 原始尺寸 / mLMDownSamplingScale（取 64 对齐）
pipeline/skia/MiBackgroundBlurBlendImpl.cpp:623-648 — makeContainerMaterial()
- 容器级模糊背景合成
- 调用 mContainerMaterial->onMakeBackground() 生成全容器的模糊图像

4.3 内存分配路径

Skia GPU (Vulkan backend)
  └─ GrResourceAllocator::assign(Interval ID)
       └─ 检查 ScratchKey 缓存（无命中时）
            └─ createTexture → VkCreateImage
                 └─ VulkanAMDMemoryAllocator::allocateImageMemory
                      └─ vkAllocateMemory(size)
                           └─ insertResource(gpuMemorySize, use_cache, UniqueID)

5. 证据链

证据 1: updateRenderNodeSurface 直接触发离屏 Surface 重建

Trace 数据: 4 个 updateRenderNodeSurface slice（ID 307017, 307081, 307114, 307138），各自是 TimeView/ClassicTextAreaView 的子节点
代码路径: MiBackgroundBlurBlendImpl.cpp:1941 — 条件 mElementMode == 2 || mElementMode == 3（即 Glass/Custom 模式，由 setMiViewBlurMode(view, 3) 设置）
因果逻辑: 当 mLayerDamage 非空（即 View 内容有变化），会清空 mCustomSurface 并重绘，如果 Surface 在帧间被 GPU cache purge，则需要重新 allocateImageMemory

证据 2: LMGaussian 多 Pass 创建多个中间渲染目标

Trace 数据: LMGaussian slice 内部有 4 个 newOpsTask（opid 27557-27560），对应 4 个 FillRectOp
代码路径: MiBlurBlendUtils.cpp:721-724 — 依次调用 lmDownSampling, lmBlur(X), lmBlur(Y), lmUpSampling，每个创建新 Surface
因果逻辑: 高斯模糊需要多 Pass 分离卷积，每 Pass 需要独立渲染目标，缓存未命中时触发 allocateImageMemory

证据 3: GPU 缓存周期性回收导致冷分配

Trace 数据:
- 帧 96150（前一帧）结束缓存: 42.8MB (22.5%)
- 帧 96187 开始缓存: 42.8MB (22.5%) — 未变
- 帧 96187 结束缓存: 104.6MB (55.1%) — 新增 62MB
- 帧 96114（更早）起始缓存仅 10.7MB (5.6%)
因果逻辑: 这些大尺寸 Surface（10-17MB）的 UniqueID 在帧间没有命中缓存，说明它们已被 GrResourceCache::purgeUnlockedResources 回收。由于缓存上限 189.7MB 而这些 Surface 单个就占 10-17MB，当缓存压力增大时容易被 evict。

证据 4: 问题控件确认为锁屏 AllInOne 时钟

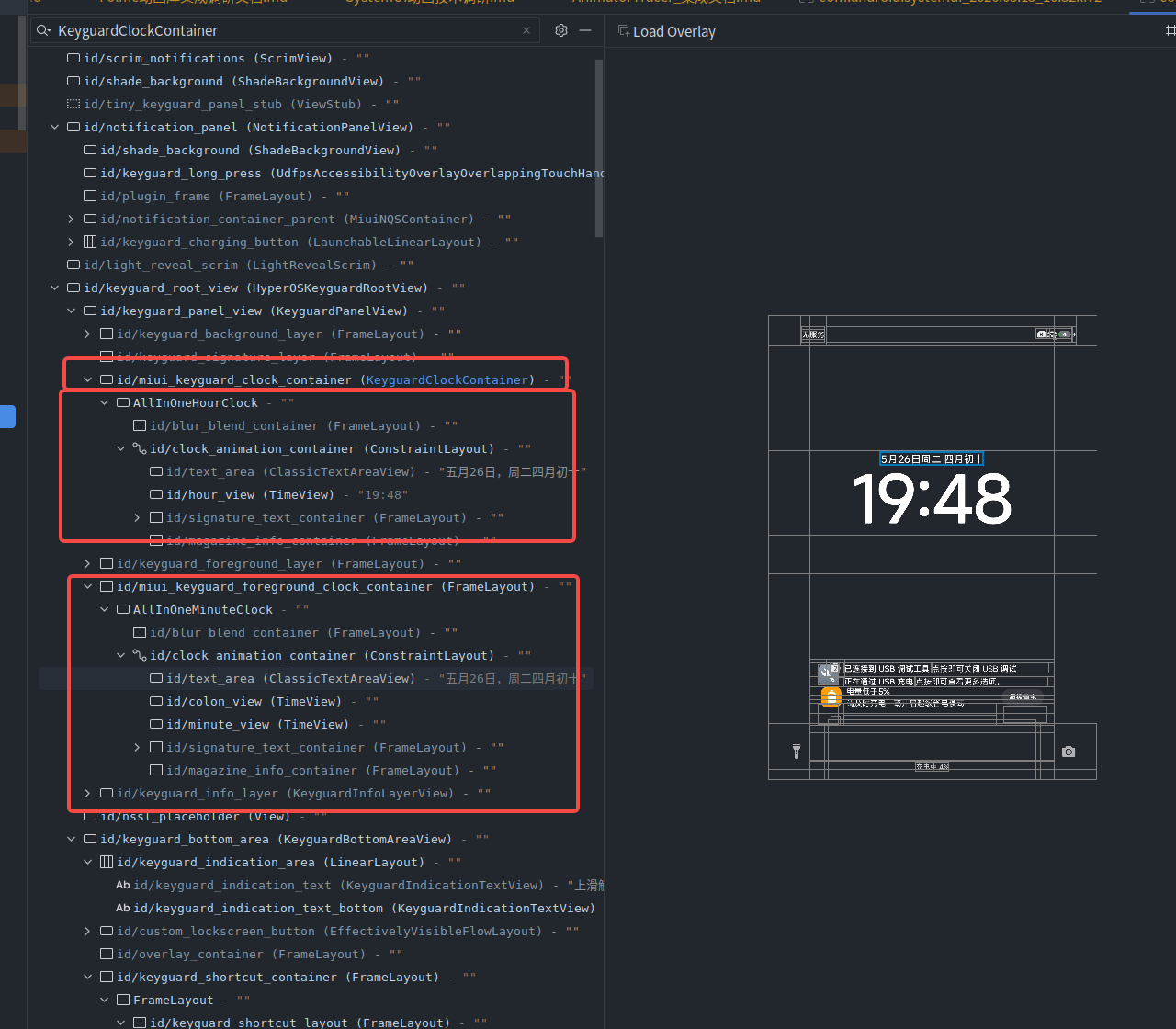

Trace 数据: View 层级为 KeyguardPanelView > KeyguardClockContainer > AllInOneHourClock > TimeView(hour_view)；KeyguardPanelView > FrameLayout > AllInOneMinuteClock > TimeView(colon_view) / TimeView(minute_view) / ClassicTextAreaView(text_area)
代码路径: AllInOneBase.kt:610 中 setGlassEffectMethod 为每个子 View 设置模糊效果；MiuiBlurUtils.java:339 中 setMemberBlendColors 对所有 View（含 ClassicTextAreaView）无差别调用 setMiViewBlurMode(view, 3)
因果逻辑: AllInOne 时钟的 Glass 效果要求每个子 View 独立离屏渲染 + 独立模糊管线。其中 TimeView（3 个，layout 填满容器）各占 ~10MB，ClassicTextAreaView（1 个，wrap_content 文本）仅占 175KB。真正的内存大户是 3 个 TimeView。

证据 5: ClassicTextAreaView Surface 尺寸由 View 自身 bounds 决定（非容器尺寸）

代码路径: MiBackgroundBlurBlendImpl.cpp:2260 — mBounds = SkRect::MakeWH(newRP.getWidth(), newRP.getHeight())；createOrUpdateLayer() 使用 mBounds 创建 mCustomSurface，不叠加 extendSize
布局数据: ClassicTextAreaView XML = wrap_content × wrap_content + textSize="19dp" → ~700×60px；TimeView XML = 0dp × 0dp + constraints 填满容器 → ~1672×1544px
Trace 验证: DrawFrames 96114 中 ClassicTextAreaView 的 vkAllocateMemory = 175,680 bytes；TimeView 的 vkAllocateMemory = 10,327,616 bytes。比值 ≈ 1:59，与像素面积比 (700×60)/(1672×1544) ≈ 1:61 吻合

6. 知识总结

6.1 MiBlurBlend 渲染管线（离屏 + 模糊）

AllInOne 时钟的 Glass 效果渲染流程：

Container 层（KeyguardClockContainer）:
- setMiBackgroundBlurMode(container, 2) 启用容器级模糊
- updateOffscreenSurface() → 整个容器重绘到离屏 Layer
- makeContainerMaterial() → generateLMGaussianBlur() 4-pass 高斯模糊
Element 层（每个启用 blur mode 3 的子 View）:
- setMiViewBlurMode(view, 3) 启用 Custom 模糊（对 ALL effectChildViews 无差别应用，含 ClassicTextAreaView）
- updateRenderNodeSurface() → 子 View 独立离屏渲染
- updateCustomBlurImage() → useColorModes() + drawMiBlurBlendCustom() 颜色混合
- Surface 大小 = View 自身 RenderNode bounds（MiBackgroundBlurBlendImpl.cpp:2260），不继承容器尺寸
内存开销模型（修正后）：
- 每个容器: 1×全尺寸 Surface (17MB) + 4×模糊中间缓冲 (4×786KB)
- TimeView (layout 填满容器): 1×~10MB Surface + 2-3×模糊/混合中间缓冲
- ClassicTextAreaView (wrap_content): 1×175KB Surface + 模糊中间缓冲（极小）
- 本例实际内存大户: 2×Container(17MB) + 3×TimeView(10MB) = ~64MB；ClassicTextAreaView 贡献可忽略

6.2 allocateImageMemory 触发条件

只有当 GrResourceAllocator::assign 在 GPU 资源缓存中未找到匹配的 ScratchKey 时，才会触发 allocateImageMemory。缓存未命中的原因：

首次绘制（冷启动）— 缓存中从未有过该尺寸的纹理
缓存 purge 后重绘 — 大纹理被 purgeUnlockedResources 回收（本例的主因）
尺寸变化 — View 大小改变导致 ScratchKey 不匹配

6.3 关键数字

AllInOne 时钟帧 GPU 内存开销: ~62MB（含缓存新增）
Container Surface: ~17MB（2364×1886×RGBA，含 extendSize 扩展边界）
TimeView Surface: ~10MB（~1672×1544×RGBA，layout 填满容器约束）
ClassicTextAreaView Surface: ~175KB（~700×60×RGBA，wrap_content 文本区域）
LMGaussian 中间缓冲: ~786KB×4
帧耗时中 Vulkan finish frame 占比: 54.6%（2.167ms / 3.967ms）
最慢单次 allocateImageMemory: 0.346ms（Interval 14527, 17MB）
内存分配主要贡献者: 2×Container(34MB) + 3×TimeView(30MB) = 64MB (占比 97%+)

7. 优化建议

减少离屏 Surface 数量 — 冒号 colon_view 独占一套 10MB 模糊管线极度浪费，考虑将冒号合入 minute_view 文本或排除其 blur 效果
延长 GPU 缓存保留时间 — 为锁屏时钟的 Surface 提升缓存优先级，避免帧间被 purge
降低模糊分辨率 — 增大 mLMDownSamplingScale 减小中间缓冲区尺寸
共享模糊结果 — 同一容器内的子 View 可共享容器级模糊背景，无需每个独立计算
条件性触发 — 当时钟内容未变化时（非秒级更新），跳过 updateRenderNodeSurface，保持上一帧的 mCustomImage
