SystemUI匿名页native堆内存分析 v2

5 min read

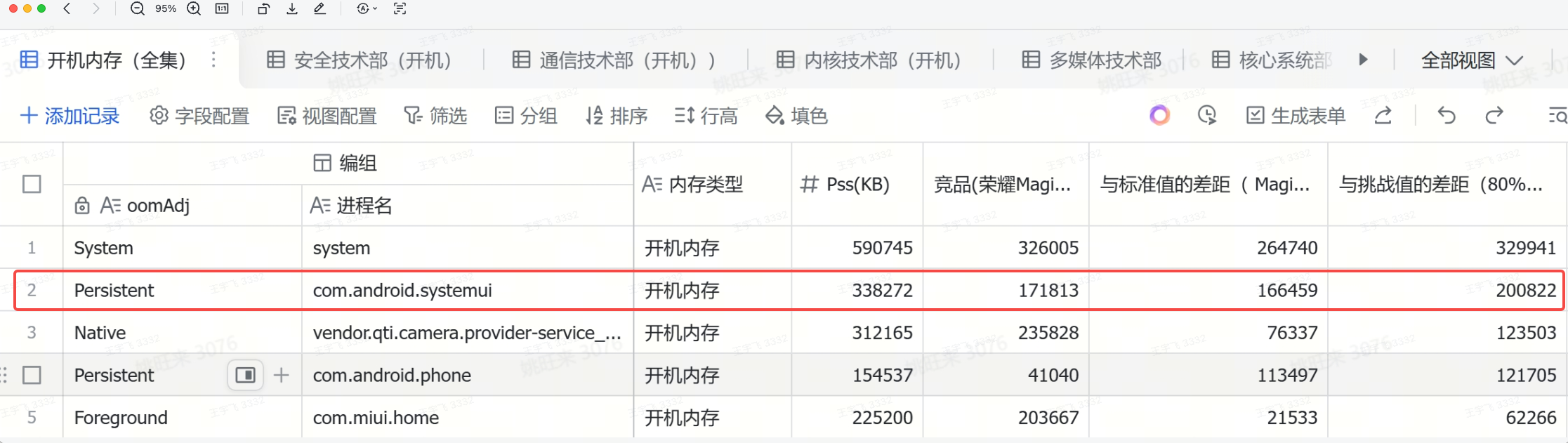

背景与目标

目标：Pss 降低 200MB

测试场景：开机内存

机型对比：小米P1 vs 荣耀Magic8pro

内存差距：166M（166459KB）

内存细分：

文件页（GAP = 189MB）

匿名页-Native（GAP = 29MB）

匿名页-Java（存量Java堆GAP值：8MB）

Top Native MemFun. 一览（按竞品diff值降序）

[嵌入电子表格 Ai1ysVXKBhW6ZrtaeQ3cvZSUnOf]

函数级拆解

更多的 ShaderCache

qglinternal::vkCreatePipelineCache (diff = 11.76MB)

android::BlobCache::set (diff = 8.15MB)

android::BlobCache::Blob::Blob (diff = 1.98MB)

差距总计：21.89 MB

原因分析：

这3个是 Shader Cache相关，根本原因是小米SystemUI中使用了布局层级更为复杂的圆角嵌套效果，导致 ClipStack 更深，Shader组合效果（级联）更多，进而产生更多的 ShaderCache。

优化方案：

目前有一版相关的针对性优化方案正在跟进中，预计优化70%80% (**1619MB**） ---责任人 @王月

更多的 Bitmap 创建

android::Bitmap::allocateHeapBitmap

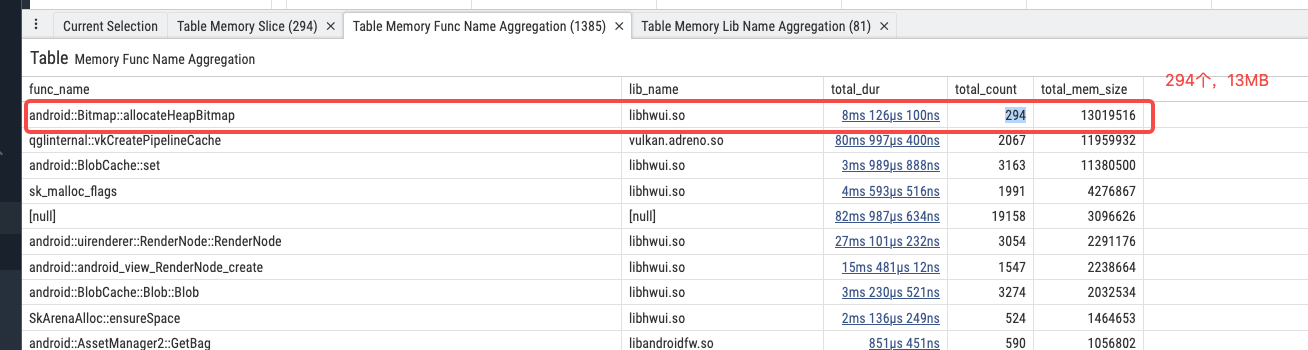

小米

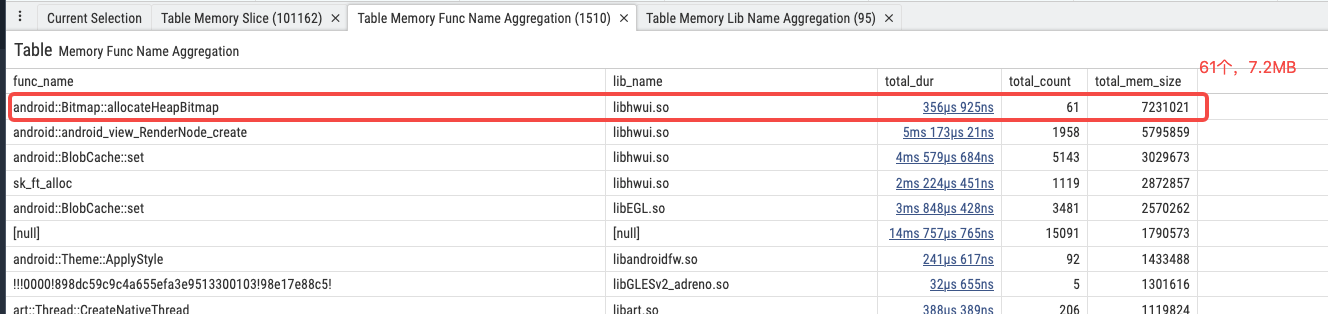

VIVO:

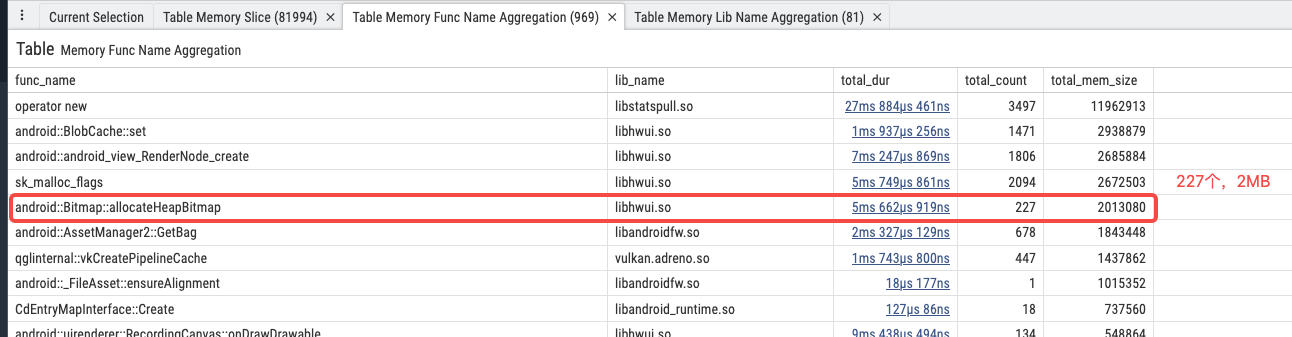

荣耀：

位图数量差距：+67 (VIVO) / +233 (荣耀)

位图内存差距：+10.7 MB （VIVO） / +5.6 MB (荣耀)

Top 10 位图列举：

  1. 通知 icon大图 1， 492KB （通知线程，*2张）

业务侧入口函数：

com.android.systemui.statusbar.notification.row.NotificationRowContentBinderInjector$Companion.initAppInfo

  1. 通知 icon大图2，492KB （*2张）

业务侧入口函数：

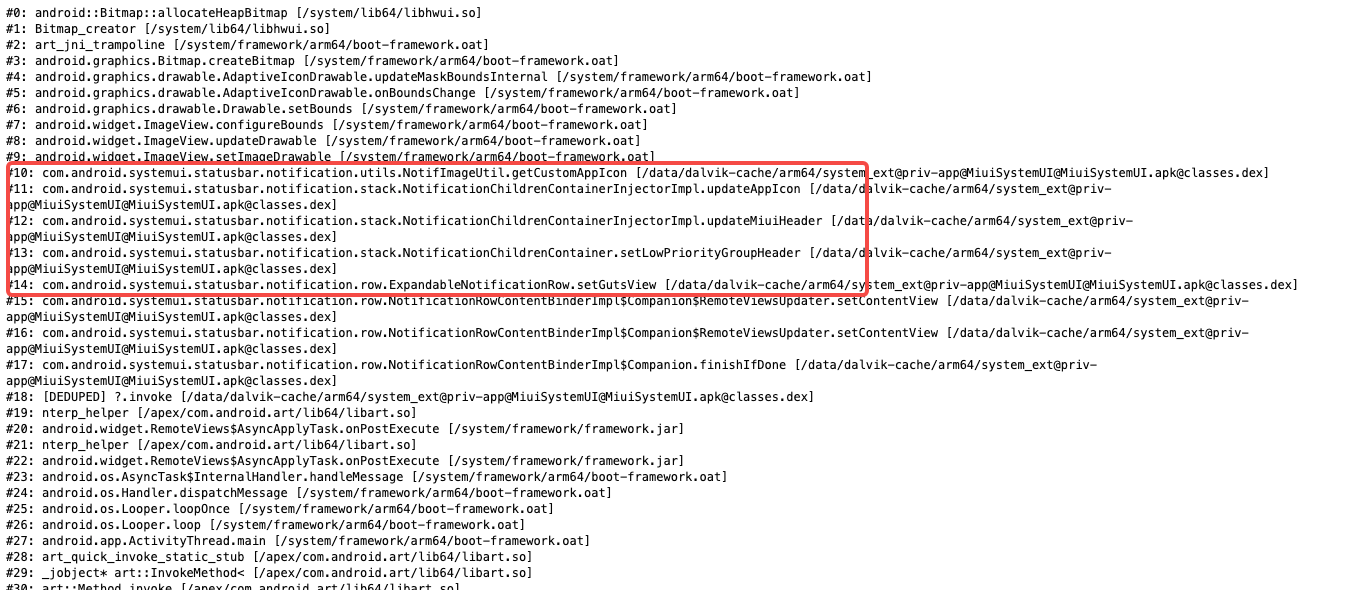

com.android.systemui.statusbar.notification.stack.NotificationChildrenContainerInjectorImpl#updateMiuiHeader

  1. 锁屏大图，367KB

业务侧入口函数：

com.miui.keyguard.biometrics.fod.MiuiGxzwQuickOpenView.

  1. 锁屏大图，277KB

业务侧入口函数：

com.android.keyguard.blueprint.KeyguardPanelViewSection.addViews

  1. 通知大图，274KB

业务侧入口函数：

com.android.systemui.shade.NotificationDismissViewController.

  1. 通知图标，219KB（通知线程）

业务侧入口函数：

com.android.systemui.statusbar.notification.row.NotificationRowContentBinderInjectorImpl#handleAppIcon

  1. 通知大图，219KB

业务侧入口函数：

com.android.systemui.statusbar.notification.row.NotificationContentView#onMeasure

  1. 通知大图，219KB

业务侧入口函数：

com.android.systemui.statusbar.notification.stack.NotificationChildrenContainer#onMeasure

  1. 锁屏大图，219KB （*5张）

业务侧入口函数：

com.android.systemui.statusbar.notification.policy.KeyguardNotificationController$1.handleMessage

  1. 通知大图，219KB (*4张)

业务侧入口函数：

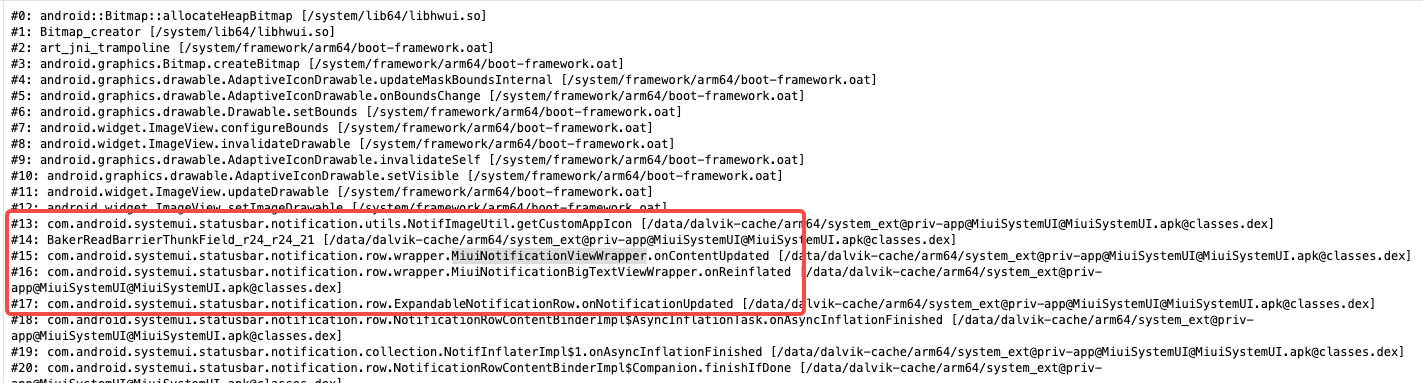

com.android.systemui.statusbar.notification.utils.NotifImageUtil#getCustomAppIcon

  1. 通知大图，219KB

业务侧入口函数：

com.android.systemui.statusbar.notification.utils.NotifImageUtil#getCustomAppIcon

  1. 通知小图，161KB （多张）

业务侧入口函数：

com.android.systemui.statusbar.notification.utils.NotifImageUtil#getSmallIcon

优化方案：

  1. 非立即显示的Bitmap，考虑 lazy load 懒加载方式来创建
  2. 静态图片、Icon图标类图片，考虑设计上降低分辨率规格

更多的 RenderNode 创建

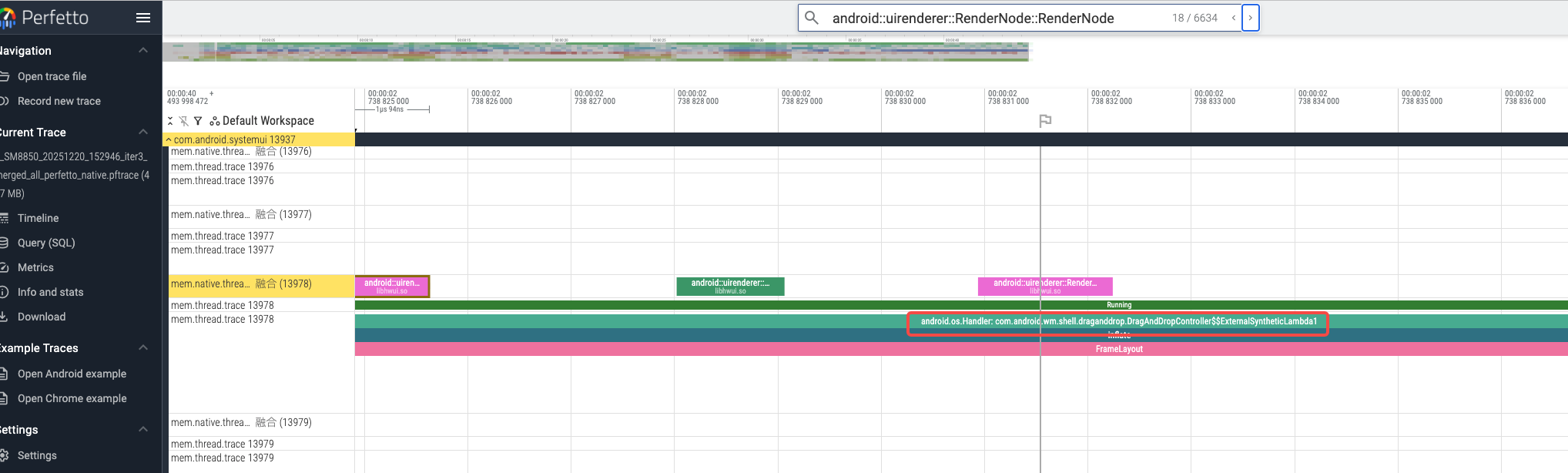

android::uirenderer::RenderNode::RenderNode (diff = 2.02MB)

差距总计：2.0 MB

原因分析：

由于dagger框架的使用 + Speed模式，引起几乎全量（90+%，根据dex文件数据访问火焰图）的预加载方案，小米SystemUI会比VIVO在开机启动场景下，创建并并缓存更多的View对象，涉及： 小窗、通知、锁屏、状态栏、控制中心等各模块。

更多的 文字绘制

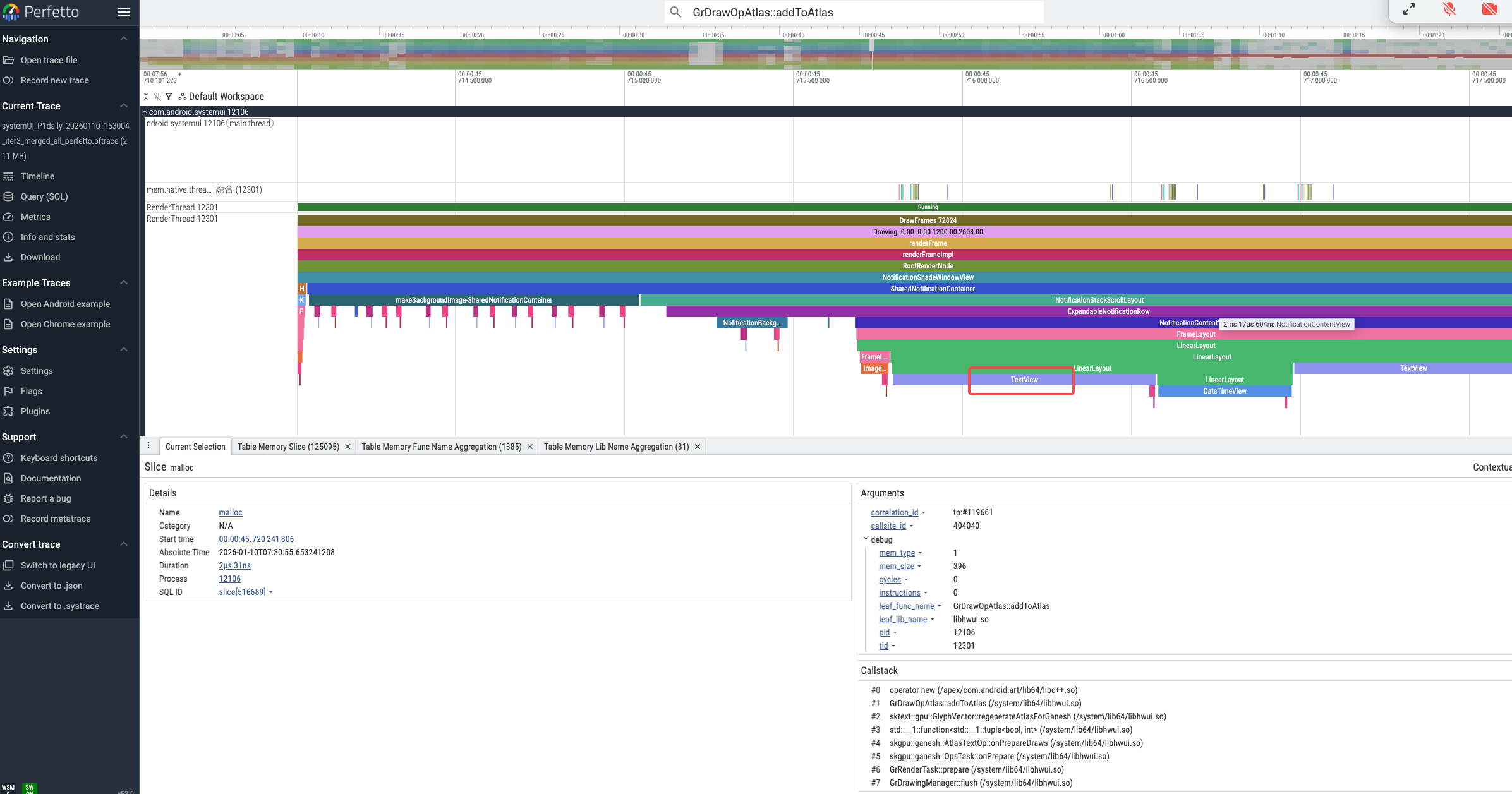

GrDrawOpAtlas::addToAtlas （diff = 0.77 MB）

SkArenaAlloc::ensureSpace （diff = 1.43 MB）

差距总计：2.2 MB

canvas.dawText \ canvas.drawTextRun \ canvas.drawTextOnPath 等文字绘制API 调用触发。

SkArenaAlloc， 是Skia 中的一个 arena / bump-pointer 内存分配器，用于存储 绘制过程中的临时对象

原因分析：

View加载与预加载过程中，小米比VIVO触发了更多次的文字绘制，上层代码表现为更多的TextView渲染。

Miui-SmoothCorner 的创建

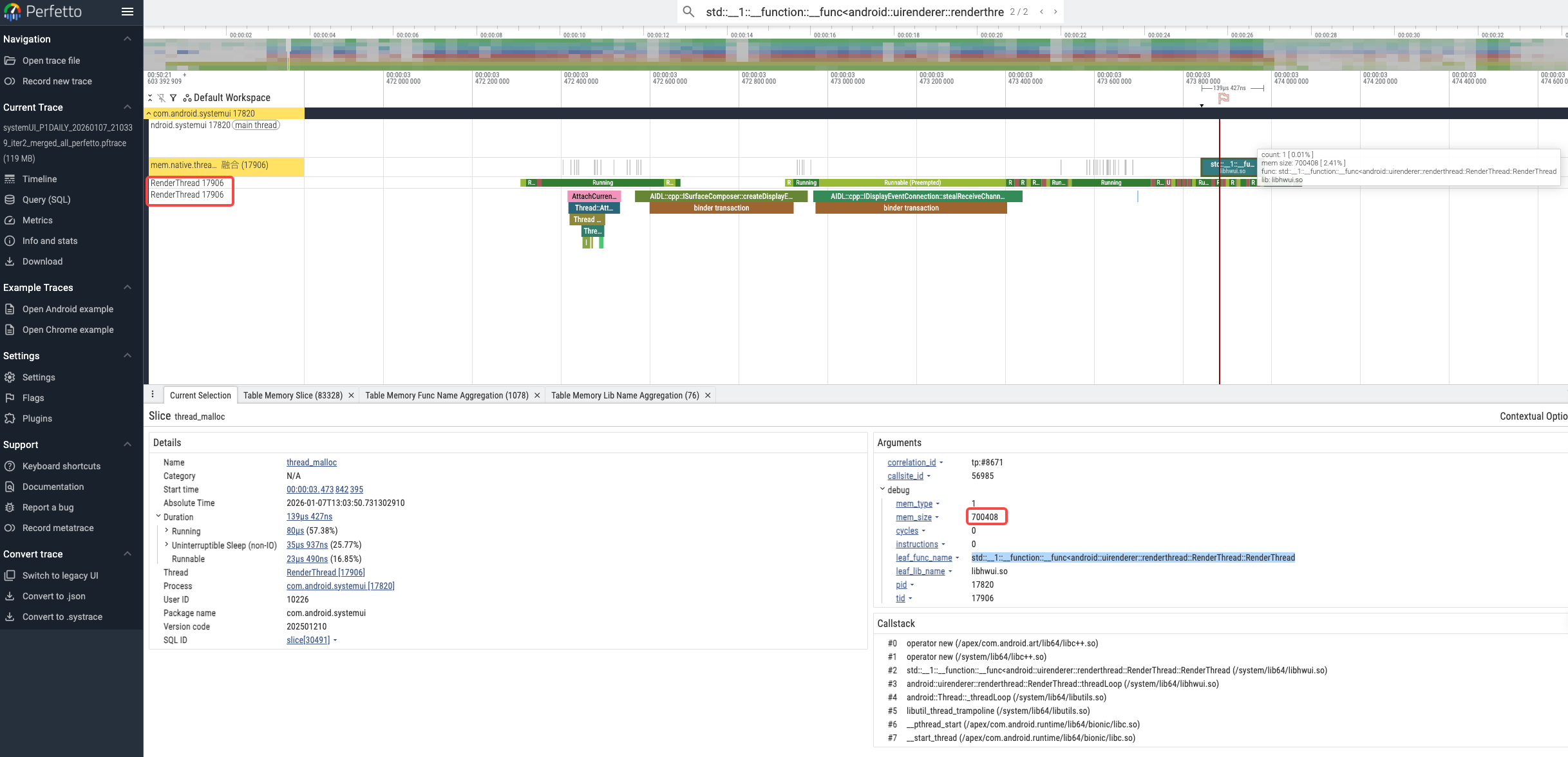

android::uirenderer::skiapipeline::SmoothCorner::SmoothCorner() (diff = 700KB)

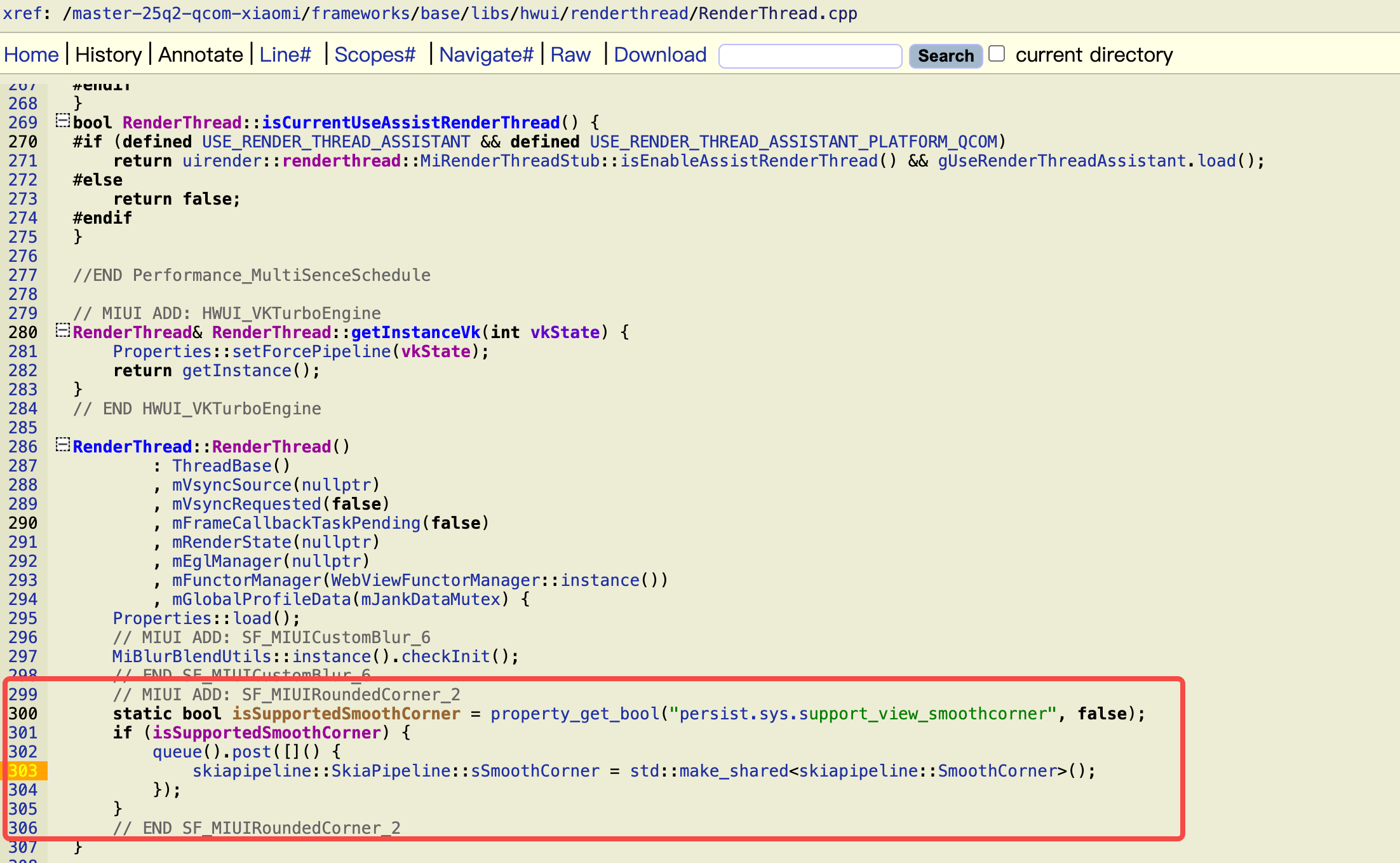

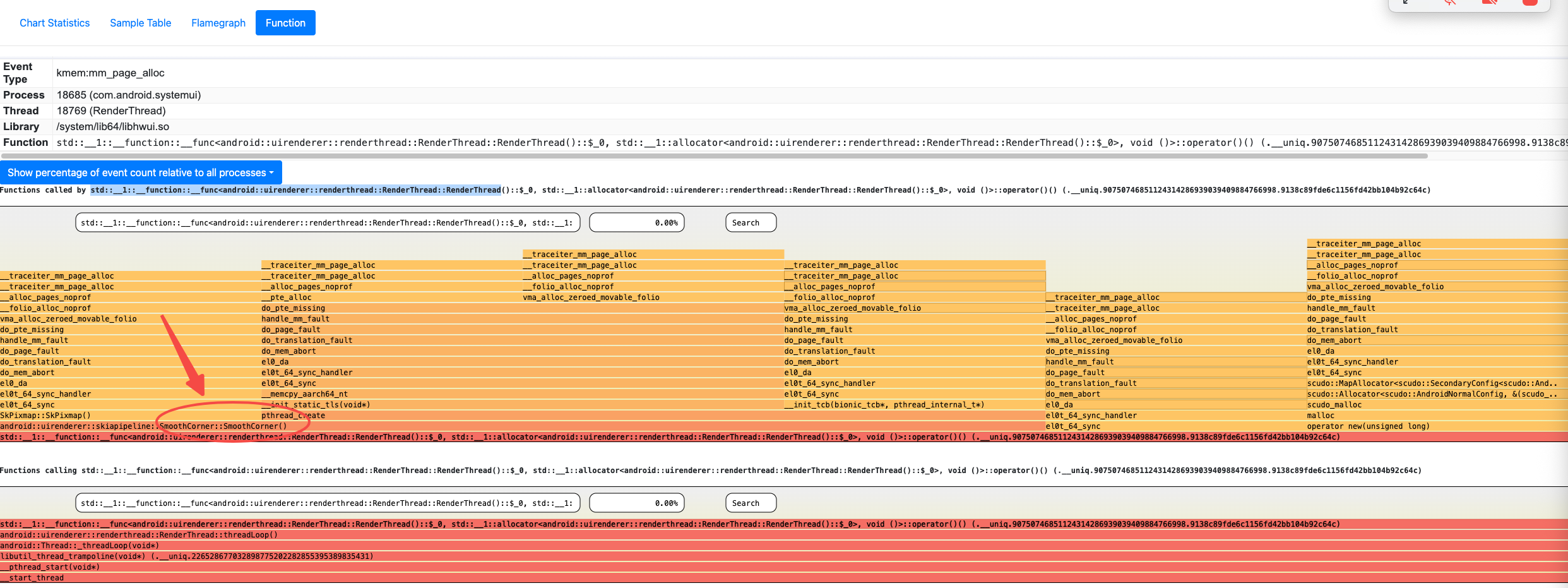

SystemUI 进程中渲染线程 RenderThread 在初始化启动的时候，发现比VIVO多一次 700KB 的大内存分配：为创建**SmoothCorner（MIUI圆角效果）**引入的相关内存，定位到源码如下：

https://source-w.dun.mi.com/opengrok-w/xref/master-25q2-qcom-xiaomi/frameworks/base/libs/hwui/renderthread/RenderThread.cpp#303

责任人 @刘修全

原因分析：

SmoothCorner是美学需求驱动做的平滑圆角，在系统内的圆角矩形中大范围使用。关闭后则systemui 布局中无平滑圆角，体验上会有退坡。

更多的 VectorDrawable 使用

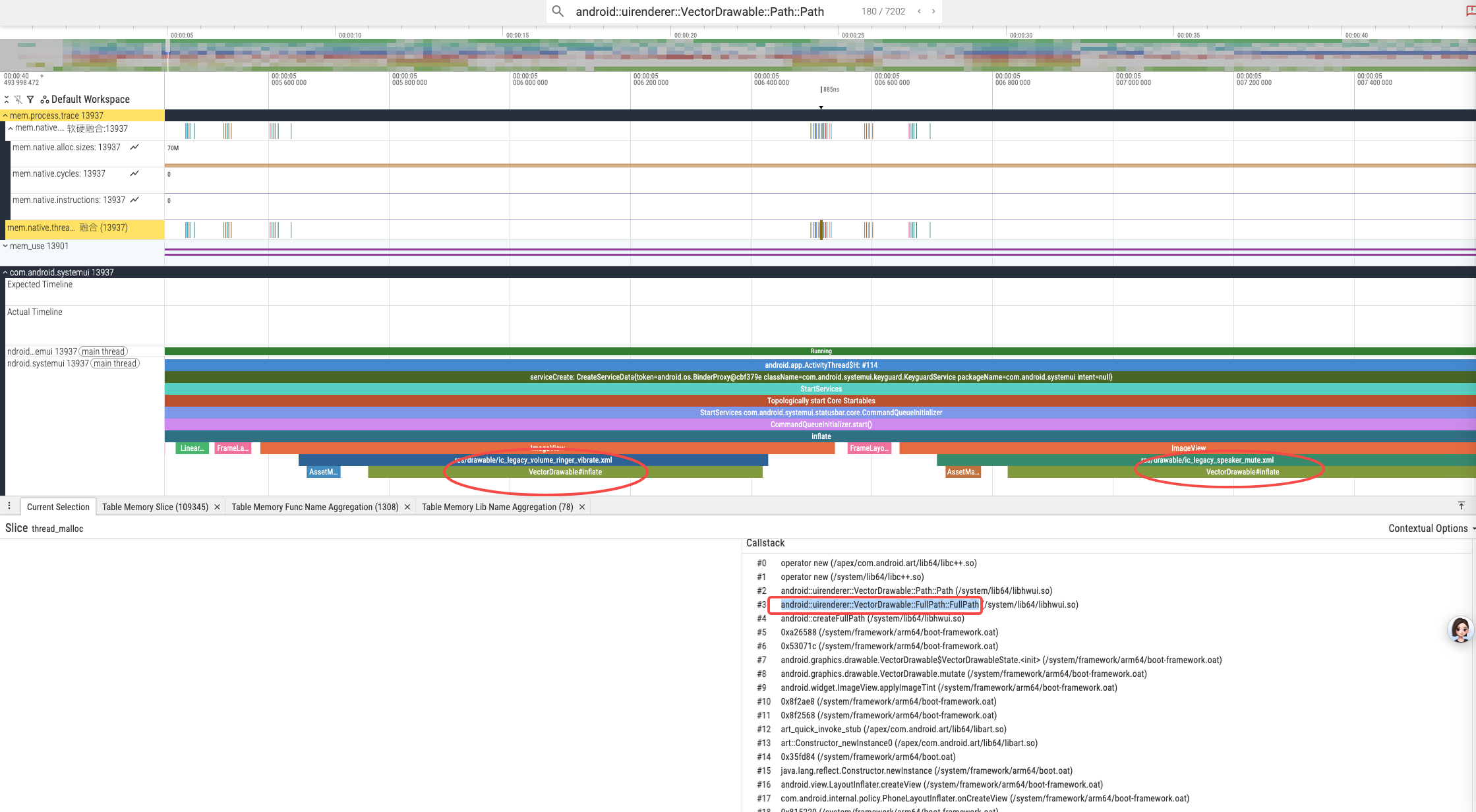

android::uirenderer::VectorDrawable::Path::Path （diff = 758KB ）

示例1：

miui.systemui.controlcenter.panel.secondary.media.MediaPanelDelegate.initView

示例2：

com.android.systemui.miui.volume.VolumeColumn.updateIcon

示例3：

com.android.systemui.statusbar.StatusBarIconView.getIcon

原因分析：

小米的 SystemUI 中部分UI布局使用了SVG，包括控制中心媒体栏、音量条、状态栏图标等。为了启动速度优化，进行了UI的预加载处理，例如控制中心。因此在开机启动场景下，部分View，即使没有显示出来，也会提前创建（Inflate）。反观竞品，UI布局中未使用任何的 VectorDrawable。

MiuiSystemUI中 控制中心 预加载相关 commit：

https://gerrit.pt.mioffice.cn/c/platform/packages/apps/MiuiSystemUIPlugin/+/6407523
