结论

现象：DrawFrames 30978143 帧中单个 AtlasTextOp 耗时 5.2ms（占帧时间 24.4%），导致丢帧

后面每帧也会有KeyguardIndicationTextView AtlasTextOp耗时

根因：

View	根因	贡献耗时	修复优先级
KeyguardIndicationTextView	doScale() → setScaleX/Y(0.999636) CTM scale 分量变化 → sk_relax 量化后 fPost2x2 跳变 → Strike Descriptor 变化 → 整个 Strike cache miss → 所有字形重新光栅化；	20.877ms	P0
TextView (HybridNotificationView)	SharedNotificationContainer 在面板联动中被 doScale(0.97) → 无 HW Layer → CTM scale 导致 Strike miss → 50个字形全量重光栅化	16.786ms	P0

修复建议：

1. ★★★★★ 方案 A（setForceSDFT2）：动画期间对 KeyguardBottomAreaView 调用 View.setForceSDFT(true)，动画结束恢复 false。已 Frida 验证 0 帧高耗时，动画效果完整保留。
2. 方案 B（Hardware Layer 保护）：备选，动画期间设置 LAYER_TYPE_HARDWARE。效果略差（2 帧残留）。
3. SharedNotificationContainer — 在 sncTransitionAlpha 动画期间临时启用 hardware layer 或 setForceSDFT2

预期收益：帧绘制时间减少 ~0.37ms/帧（15.4%），全 trace 节省 37.7ms。90 FPS 场景下帧时间从 ~2.4ms 降至 ~2.0ms。

---

基本信息

项目	值
Trace 文件	perfetto_1780036731.pftrace
目标帧	DrawFrames 30978143
进程	com.android.systemui (PID: 8543)
帧耗时	25.27ms
场景	锁屏面板滑动动画（NotificationPanelView expand/collapse）
帧率	90.9 FPS (平均帧间隔 11ms)
Trace 总时长	1099.8ms (101 帧)

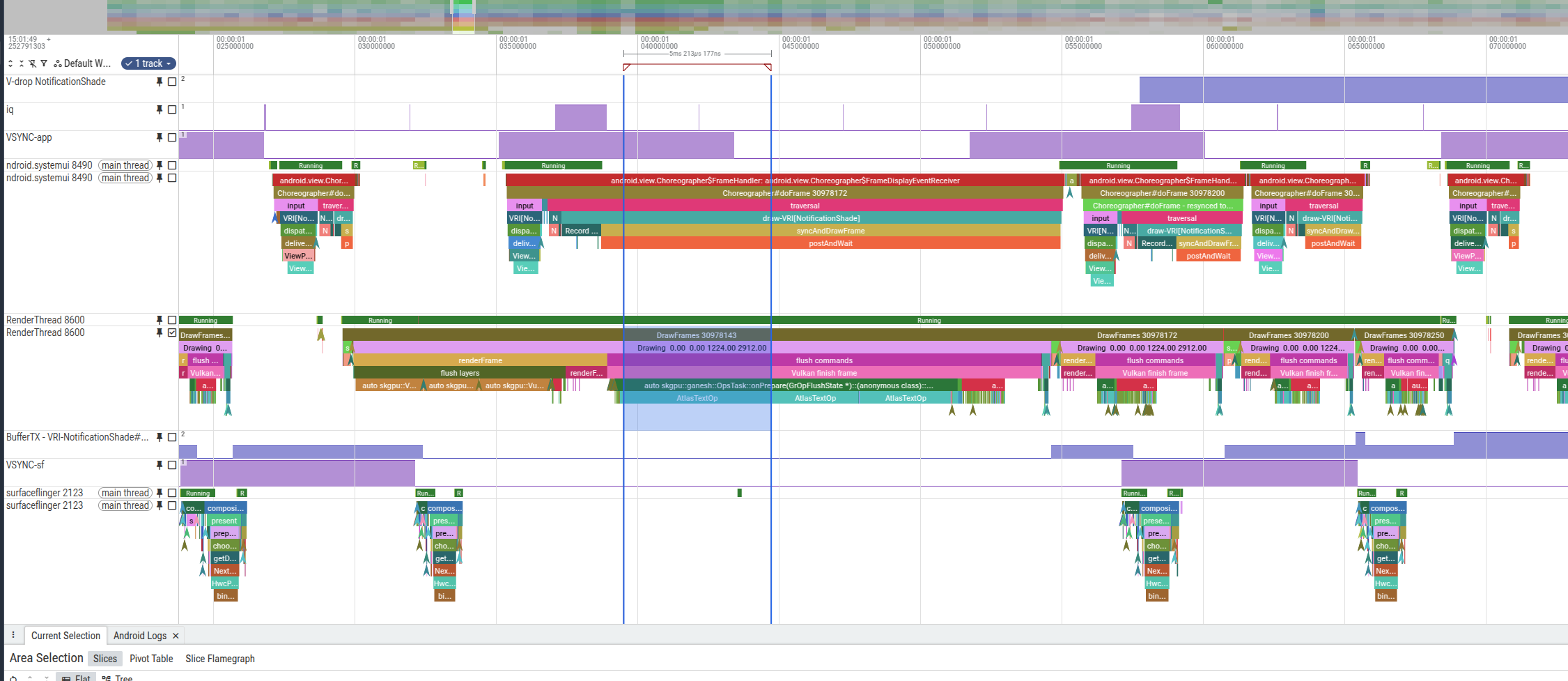

现象:应用上划首帧三个比较长的op耗时,单次耗时5ms左右 下载链接

O8_0523周版本验证系统流畅度分析

---

STEP 1: 目标帧 AtlasTextOp 统计

帧内 AtlasTextOp 分布

AtlasTextOp slice	耗时(ms)	阶段	父 onPrepare opid
id=4977	0.606	onPrepare opid:2711	字形光栅化
id=4557	0.144	onPrepare opid:2684	字形光栅化
id=4955	0.064	onPrepare opid:2694	字形光栅化
id=4597	0.010	onExecute opid:2684	GPU 绘制命令
id=5094	0.006	onExecute opid:2694	GPU 绘制命令
id=5114	0.004	onExecute opid:2711	GPU 绘制命令

总计: 6 个 slice，0.833ms

帧结构耗时分解

DrawFrames 4267789 (7.979ms)
├── syncFrameState (0.412ms)
│   └── prepareTree 1 (0.380ms)
├── Drawing (7.431ms)
│   ├── renderFrame (5.108ms)
│   │   ├── RootRenderNode (0.377ms)  ← View 遍历
│   │   ├── drawLayer [FrameLayout] (0.190ms)  ← 时钟 hardware layer
│   │   ├── drawLayer [KeyguardClockContainer] (0.092ms)
│   │   ├── flush layers (3.692ms)  ← GPU 命令提交
│   │   ├── renderFrameImpl (1.076ms)  ← 主渲染实现
│   │   └── Vulkan finish frame (1.951ms)  ← 包含 AtlasTextOp!
│   └── flush commands (1.953ms)
│       └── GrRenderTask::prepare (0.661ms)
│           └── OpsTask::onPrepare opid:2711 (0.608ms)  ← 最大 AtlasTextOp
└── queueBuffer (0.312ms)

---

STEP 2: AtlasTextOp → View 定位

TOP3 opid 完整层级追踪

opid:2711 — 0.608ms（最大）

DrawFrames 4267789
└── Drawing
    └── renderFrame
        └── renderFrameImpl
            └── RootRenderNode
                └── NotificationShadeWindowView
                    └── SharedNotificationContainer
                        └── NotificationStackScrollLayout
                            └── ExpandableNotificationRow
                                └── NotificationChildrenContainer
                                    └── ExpandableNotificationRow
                                        └── NotificationContentView
                                            └── HybridNotificationView
                                                └── TextView ← 通知标题文字

opid:2684 — 0.146ms

DrawFrames 4267789
└── Drawing
    └── renderFrame
        └── drawLayer [FrameLayout]  ← hardware layer 内
            └── FrameLayout
                └── AllInOneMinuteClock
                    └── ConstraintLayout
                        └── ClassicTextAreaView ← 时钟日期文字

opid:2694 — 0.066ms

DrawFrames 4267789
└── Drawing
    └── renderFrame
        └── renderFrameImpl
            └── RootRenderNode
                └── NotificationShadeWindowView
                    └── HyperOSKeyguardRootView
                        └── KeyguardBottomAreaView
                            └── LinearLayout

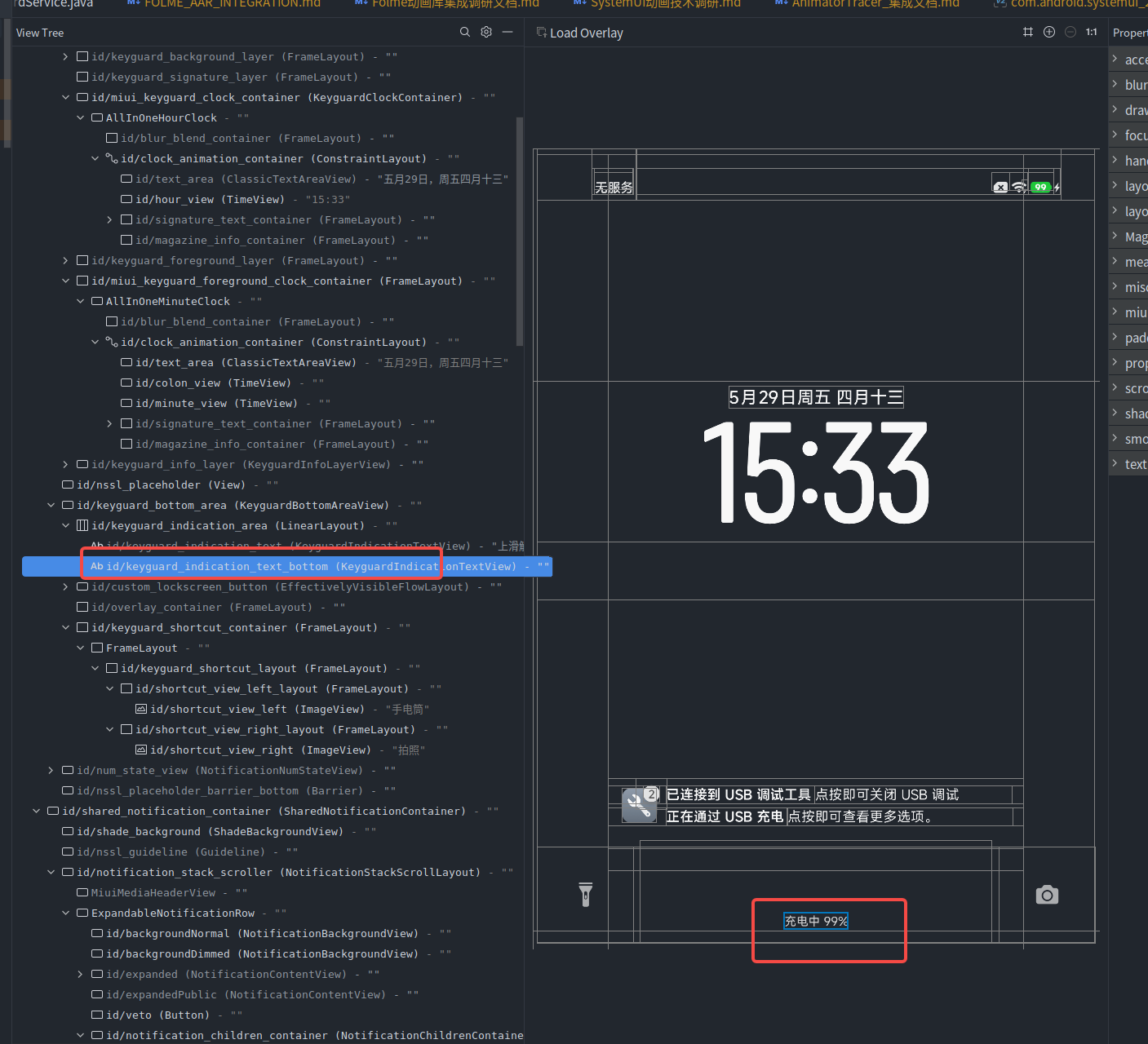

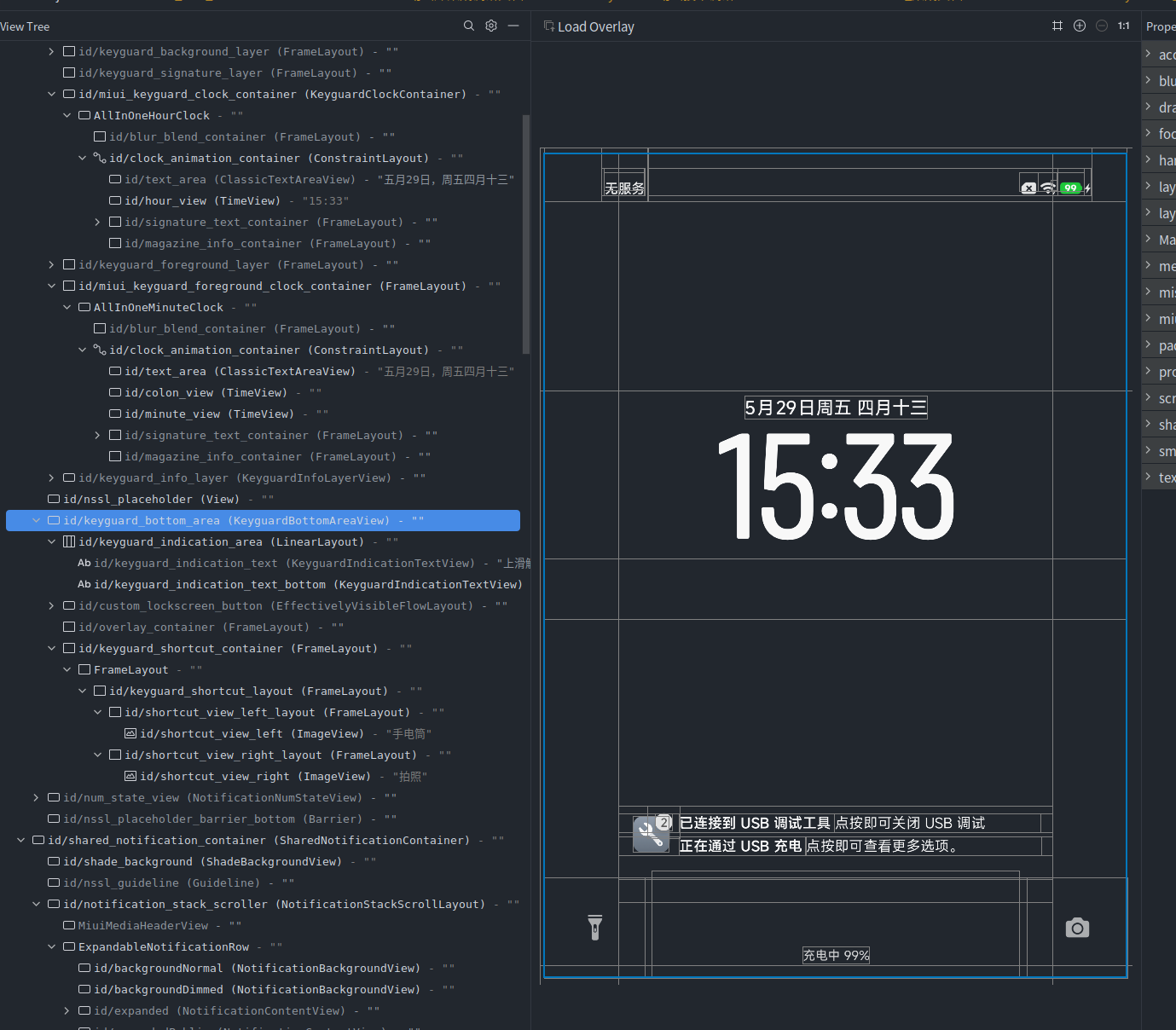

                                └── KeyguardIndicationTextView ← 锁屏底部提示文字

全 Trace View 耗时统计

View	高耗时帧数(/101)	总耗时(ms)	单次最大(ms)	Hardware Layer
KeyguardIndicationTextView	55	20.877	1.056	❌ 无
TextView (通知标题)	28	16.786	0.733	❌ 无
ClassicTextAreaView	1	0.146	0.146	✅ drawLayer
MiuiClock	1	0.081	0.081	✅ drawLayer

---

STEP 3: 前后帧对比与动画识别

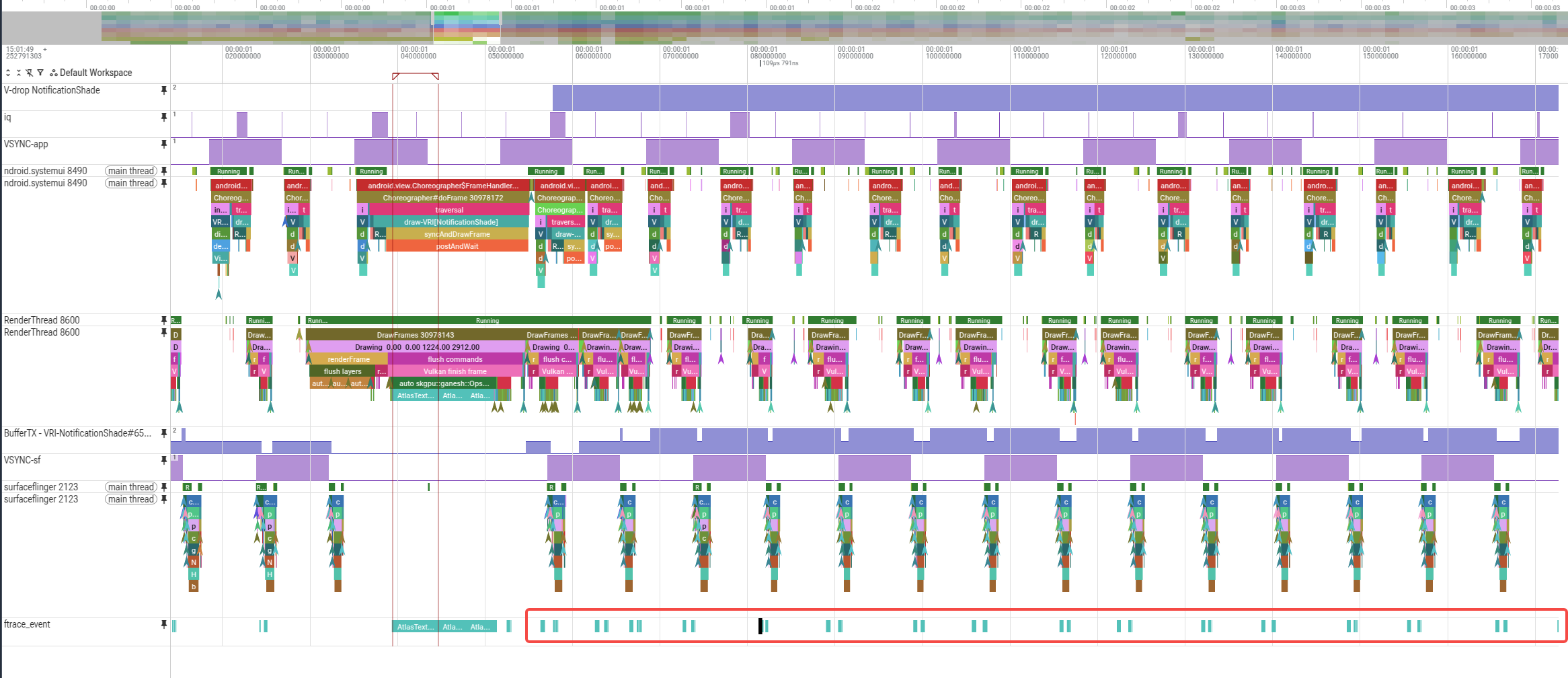

帧间 AtlasTextOp 对比

帧	AtlasTextOp 数	总耗时(ms)	最大单次(ms)	备注
frame[-2] 4267686	4	0.045	0.016	正常
frame[-1] 4267730	4	0.031	0.012	正常
frame[0] 4267789	6	0.833	0.606	突增！
frame[+1] 4267803	2	0.648	0.643	持续高
frame[+2] 4267825	2	0.694	0.689	持续高
frame[+3] 4267847	4	0.692	0.606	持续高

关键发现：从 frame[0] 开始 AtlasTextOp 突然从 <0.05ms 跳到 >0.6ms，且后续帧持续高耗时。

场景确认：锁屏面板滑动动画

• NotificationPanelViewController$$ExternalSyntheticLambda2 每帧触发 (54次)
• draw:NotificationPanelView / draw:KeyguardPanelView / draw:HyperOSKeyguardRootView 每帧执行
• alpha caused saveLayer 每帧 4 个（KeyguardClockContainer/FrameLayout/KeyguardInfoLayerView/NotificationNumStateView）
• 目标帧 View 数量突增：frame[-1] 73 unique views → frame[0] 105 unique views（+32）

交替模式分析

KeyguardIndicationTextView 呈现 高低交替 模式：

• 高帧（~0.6ms）：只有 KeyguardIndicationTextView 触发
• 低帧（~0.07ms）：KeyguardIndicationTextView 和 TextView 同时触发

说明两个 View 的字形有部分重叠（如相同字体大小的汉字），先光栅化的一方会为后者提供 atlas 缓存。chain heads 交替（1/2）的原因：不是 Strike hit/miss 的交替，而是不同 View 被重绘的频率不同 — SharedNotificationContainer 的 transitionAlpha 动画与 KeyguardBottomAreaView 的 scale 动画驱动频率存在差异。

---

根因分析（Frida 已验证）

4.1 KeyguardIndicationTextView — 双路径驱动 AtlasTextOp cache miss

根因判定：面板上划动画期间，updateKeyguardElementsExpansionInternal 同一调用链的两个分支同时作用于 KeyguardBottomAreaView，缺一不可：

#	路径	效果	来源函数
1	doScale() → setScaleX/Y(0.999636)	CTM scale 分量精确值每帧变化 → SubRun canReuse()=false（精确比较 scaleX）→ SubRun 重建 → SkStrikeSpec::MakeMask(positionMatrix) → sk_relax(scale) 量化到 1/1024 精度写入 fPost2x2 → Strike Descriptor 变化 → Strike cache miss → 所有字形重新光栅化	updateKeyguardElementsExpansionInternal
2	setScaleX/Y + setTransitionAlpha(0.994926)	setScaleX/Y 设置 SCALE_X dirty flag → pushStagingPropertiesChanges → damageSelf() → damage region 传播 → 子树区域被标脏 → 渲染时触发文字重绘（注：promotedToLayer 仅在 hasOverlappingRendering=true 时触发自动 layer 提升，此时不会 replay display list；真正驱动重绘的是 scale 变化产生的 damage）	updateKeyguardElementsExpansionInternal

完整触发路径（Frida 堆栈确认）：

用户上划手势 (TouchEvent)
  → NotificationPanelViewController$TouchHandler.handleTouch$1
    → setExpandedHeightInternalAosp
      → NotificationShadeWindowControllerImpl.batchApplyWindowLayoutParams
        → updateExpansionAndVisibility
          → updateKeyguardElementsExpansion
            → KeyguardPanelViewController.updateKeyguardElementsExpansionInternal
              ├── doScale()
              │   → KeyguardBottomAreaView.setScaleX(0.999636)  ← 每帧微变
              │   → KeyguardBottomAreaView.setScaleY(0.999636)
              │     → [View.java:20175] invalidateViewProperty + mRenderNode.setScaleX
              │       → [RenderProperties.h:374] mMatrixOrPivotDirty = true
              │       → [RenderNode.h:165] setPropertyFieldsDirty(SCALE_X)
              │         → [RenderNode.cpp:665] pushStagingPropertiesChanges
              │           → damageSelf() × 2 (旧/新 bounds)
              │             → 子树区域被标脏 → 触发文字重绘
              │   渲染时:
              │     → [SubRunContainer.cpp:1530] SkStrikeSpec::MakeMask(positionMatrix)
              │       → [SkScalerContext.cpp:1106] fPost2x2[0][0] = sk_relax(scaleX)
              │         → sk_relax: round(x*1024)/1024.0f  [精度 1/1024 ≈ 0.000977]
              │       → Strike Descriptor 变化 → Strike cache miss
              │         → 所有 ~50 个字形重新光栅化 → AtlasTextOp.onPrepare() ~0.6ms
              │
              └── EffectivelyVisibleFlowLayout.setTransitionAlpha(0.994926)
                  → ViewGroup.setTransitionAlpha → View.setTransitionAlpha
                    → mRenderNode.setAlpha(getFinalAlpha())
                      → mPrimitiveFields.mAlpha = 0.927409
                        → (hasOverlappingRendering=true 时) promotedToLayer → 自动 layer
                        → alpha 变化也产生 damage，协同 scale 确保子树每帧被重绘

为什么两条路径缺一不可：

• 仅 Scale（路径 1）：scale 变化导致 Strike Descriptor 变化 → 字形需要重光栅化。同时 setScaleX 会设置 SCALE_X dirty flag → damageSelf → 子树区域被标脏 → 触发重绘。实际上仅 scale 变化就同时产生了 “cache miss” 和 “触发重绘” 两个效果。
• 仅 TransitionAlpha（路径 2）：mAlpha 变化产生 damage → 子树被重绘 → 但如果 scale 固定，CTM 不变 → SubRun canReuse()=true → 复用已有 SubRun → Strike key 不变 → 字形缓存命中 → AtlasTextOp 耗时极低
• 两者同时：scale 变化确保每帧 Strike miss（cache 失效）+ scale/alpha 双重 damage 确保子树每帧被重绘（触发 AtlasTextOp 执行）→ 每帧 cache miss → 600us 光栅化开销

Frida 验证”缺一不可”的修正解释：

• 禁用 Scale 后 AtlasTextOp 仍存在（证据 6）：这是因为 alpha 变化仍然产生 damage 驱动重绘，但此时 scale 固定 → Strike key 不变 → 字形缓存命中 → 耗时从 ~600μs 降至极低（仅 display list replay 开销）
• 同时禁用 Scale+Alpha 后仅 2 帧残留（证据 7）：两者都不变 → 无 damage → 子树不重绘 → AtlasTextOp 不执行

Frida 验证证据链：

#	证据	证明了什么
1	[SCALE_X] KeyguardBottomAreaView.setScaleX(0.999636) 每帧调用	路径 1: 父级 scale 每帧变化
2	[setTransitionAlpha] KeyguardBottomAreaView.setTransitionAlpha(0.994926) 每帧调用	路径 2: transitionAlpha 每帧变化
3	KeyguardPanelViewController.doScale() 在调用栈中	由面板展开动画驱动
4	KeyguardIndicationTextView 无 invalidate/setAlpha/setTranslationY 输出	View 自身无属性变化，纯粹被父级连坐
5	promotedToLayer: mPrimitiveFields.mAlpha = 0.927409 在 prepareTree 中	路径 2 在 RenderThread 层面的体现
6	禁用 Scale 后 AtlasTextOp 仍存在	证明 Scale 不是唯一根因
7	同时禁用 Scale+Alpha 后仅 2/100 帧残留	证明两条路径缺一不可

Trace 交叉验证：

• 91/103 帧触发 → 与上划手势持续时间匹配（面板展开期间每帧 doScale + setTransitionAlpha）
• 耗时递减趋势 → 动画后期 scale 变化速率减小（缓动曲线），部分帧 sk_relax 未跳变 → Strike 命中
• 高低交替模式（chain heads 在 1 和 2 之间交替）→ 不是 Strike hit/miss 的交替，而是哪些 View 被重绘的交替：奇帧只有 KeyguardIndicationTextView，偶帧额外包含通知 TextView（SharedNotificationContainer alpha 动画驱动频率不同）
• KeyguardIndicationTextView 本身无 Java 层属性变化 → 纯粹被父级 scale+alpha 连坐

机制详解：为什么 atlas 缓存无法命中

Skia GPU 文字渲染使用两级缓存：

Level 1: Strike (SkStrike)
  Key = SkScalerContextRec (包含 typeface, textSize, fPost2x2[2x2矩阵], flags...)
  一个 Strike = 特定变换下的全部字形集合

Level 2: Glyph (SkPackedGlyphID)
  Key = (glyphID, 2-bit subpixelX, 2-bit subpixelY)
  在同一 Strike 内，按亚像素位置区分

Scale 变化导致 cache miss 的完整链路（Strike 级别 miss）：

1. setScaleX/Y() 更新 RenderNode 的 transform matrix → SCALE_X dirty → damage → 子树重绘
2. SubRun 复用检查：VertexFiller::CanUseDirect() 精确比较 positionMatrix.getScaleX() → 每帧 scale 都不同 → canReuse=false → SubRun 重建
3. 重建时调用 SkStrikeSpec::MakeMask(positionMatrix) → MakeRecAndEffects() 将 CTM 的 scale 分量通过 sk_relax() 量化后写入 SkScalerContextRec.fPost2x2
4. sk_relax(x) = round(x * 1024) / 1024.0f（精度 1/1024 ≈ 0.000977）
5. Scale 从 1.0 → 0.999636 → 0.999272… 当每帧变化量 > 0.000977 时，每帧 sk_relax 值跳到新档位 → Strike Descriptor 变化
6. 新的 Strike Descriptor 在缓存中不存在 → Strike miss → 该 Strike 下所有字形都需要重新光栅化
7. ~50 个中文字形 × ~12μs/字形 ≈ 600μs

关键区别：这是 Strike 级别的 miss（整个字体配置不匹配），不是 glyph 级别的 subpixel position miss。后者只影响个别字形（2-bit 量化仅 4 种状态），不会导致 ~600μs 的整体开销。

为什么单独禁用 Scale 不够：

• 禁用 scale 后 CTM scale 分量固定 → canReuse()=true → SubRun 复用 → Strike key 不变 → 字形缓存命中
• 但 transitionAlpha 仍每帧变化 → alpha dirty → damage → 子树区域被标脏 → AtlasTextOp 仍被执行
• 此时虽然 Strike 命中（字形不需要重光栅化），但 display list replay + glyph 查找本身仍有少量开销（~几十 μs）
• 这解释了 Frida 验证中”禁用 Scale 后 AtlasTextOp 仍存在但耗时大幅降低”的现象

---

4.2 TextView (HybridNotificationView) — hasOverlappingRendering=false 导致 AlphaFilterCanvas 逐元素重绘

根因判定: MIUI 强制 hasOverlappingRendering()=false + 面板 transitionAlpha 渐变 → AlphaFilterCanvas 遍历子树逐元素重绘

触发路径:

KeyguardPanelViewController.updateKeyguardElementsExpansionInternal(fraction)
  └─ [KeyguardPanelViewController.kt:4391]
     notificationInteractor.updateKeyguardInfoLayerAlpha(alpha)
       └─ [NotificationInteractorImpl.kt:35]
          sncTransitionAlpha = minOf(keyguardInfoLayerAlpha, blurRatioAlpha, keyguardPanelMoveAlpha)
            └─ [SharedNotificationContainerBinder.kt:271]
               view.transitionAlpha = alpha  (0 < alpha < 1)
                 └─ [View.java:20549] invalidateViewProperty → mRenderNode.setAlpha(getFinalAlpha())
                   └─ [RenderNodeDrawable.cpp:639-642]
                      // because !properties.getHasOverlappingRendering()
                      AlphaFilterCanvas alphaCanvas(canvas, alphaMultiplier)
                      displayList->draw(&alphaCanvas)  ← 逐元素重绘整棵子树
                        └─ [GPU] AtlasTextOp for each text glyph

关键证据:

#	文件	行号	内容	证明了什么
1	SharedNotificationContainerBinder.kt	275-277	forceNoOverlappingRendering = state == KEYGUARD	Keyguard 状态强制关闭 overlapping
2	SharedNotificationContainer.kt	131-133	hasOverlappingRendering() = !injector.forceNoOverlappingRendering	容器级别关闭
3	ExpandableView.java	748-754	hasOverlappingRendering() { return false; } // MIUI MOD	MIUI 修改通知行始终返回 false
4	AlphaOptimizedLinearLayout.java	47-49	hasOverlappingRendering() { return false; }	HybridNotificationView 父类
5	RenderNodeDrawable.cpp	639-667	if (alphaMultiplier < 1.0f) { AlphaFilterCanvas ... displayList->draw() }	hwui 逐元素重绘路径
6	RenderProperties.h	650	mHasOverlappingRendering → promotedToLayer	不会被自动提升为 layer

Trace 交叉验证:

• 28/101 帧触发 → 面板动画 alpha 从 0→1 约 460ms / 16.6ms ≈ 28 帧，完美匹配
• 与 KeyguardIndicationTextView 交替出现 → 两者受不同动画属性驱动
• 帧间隔约 2 帧一次（奇帧出现） → sncTransitionAlpha 更新频率

---

基础基础知识

https://mi.feishu.cn/docx/ID0nd4qY9otgyrxrWiLccARonue

从字体文件中的矢量轮廓，到屏幕上像素的完整链路。覆盖 Android Framework → HWUI → Skia → GPU 全栈。

全链路总览

┌─────────────────────────────────────────────────────────────────────────────────────┐
│  TTF/OTF 字体文件                                                                    │
│  ┌─────────────────────────────────────────────────────────────────────────────────┐│
│  │  存储内容: 矢量轮廓(贝塞尔曲线控制点) + 排版表(GSUB/GPOS/kern/cmap)             ││
│  │  比喻: 每个字符是一张 SVG (可缩放矢量图), 不是像素位图                           ││
│  └─────────────────────────────────────────────────────────────────────────────────┘│
└──────────────────────────────────────────┬──────────────────────────────────────────┘
                                           │
          ┌────────────────────────────────┼────────────────────────────────┐
          │                                ▼                                │
          │  Phase 1: 文本排版 (Shaping)                                    │
          │  Unicode 字符 → Glyph IDs + 位置                               │
          │  [HarfBuzz + Minikin + ICU BiDi]                                │
          │  输出: (glyphID, x, y) 数组                                    │
          ├─────────────────────────────────────────────────────────────────┤
          │                                ▼                                │
          │  Phase 2: 录制 (Recording)                                      │
          │  Glyph 数组 → SkTextBlob → DisplayList                        │
          │  [UI Thread, HWUI RecordingCanvas]                              │
          │  输出: DisplayListData 中的 DrawTextBlob Op                     │
          ├─────────────────────────────────────────────────────────────────┤
          │                                ▼                                │
          │  Phase 3: 回放 + Op 创建 (Replay)                               │
          │  DisplayList → SubRun 分类 → AtlasTextOp                       │
          │  [RenderThread, Skia Ganesh Device]                             │
          │  输出: OpsTask 中排队的 AtlasTextOp                             │
          ├─────────────────────────────────────────────────────────────────┤
          │                                ▼                                │
          │  Phase 4: 字形光栅化 (Glyph Rasterization)                      │
          │  矢量轮廓 → 像素位图 → GPU Atlas 纹理                          │
          │  [RenderThread, FreeType + StrikeCache + GrDrawOpAtlas]         │
          │  输出: Atlas 纹理中的字形位图区域                               │
          ├─────────────────────────────────────────────────────────────────┤
          │                                ▼                                │
          │  Phase 5: 顶点填充 + GPU 绘制 (Vertex Fill + Draw)              │
          │  Atlas UV + 位置 → 四边形顶点 → GPU Draw Call                   │
          │  [RenderThread → GPU, Vulkan/GL]                                │
          │  输出: 屏幕上的像素                                             │
          └─────────────────────────────────────────────────────────────────┘

缓存层级与失效条件

┌─────────────────────────────────────────────────────────────────────┐
│  Level 1: Java MeasuredText / StaticLayout                           │
│  缓存内容: 排版结果 (glyph IDs + positions)                         │
│  失效条件: setText() / setTextSize() / 字体变化                     │
│  命中时:   跳过 HarfBuzz shaping                                    │
├─────────────────────────────────────────────────────────────────────┤
│  Level 2: DisplayList (SkTextBlob)                                   │
│  缓存内容: 冻结的 TextBlob Op                                       │
│  失效条件: View.invalidate() → mRecreateDisplayList=true            │
│  命中时:   跳过整个 Phase 2 (不重录 DL)                             │
├─────────────────────────────────────────────────────────────────────┤
│  Level 3: TextBlobRedrawCoordinator (Slug)                           │
│  缓存内容: SubRun (已分类的字形组)                                   │
│  失效条件: positionMatrix 2x2 部分变化 (精确浮点比较!)               │
│  命中时:   跳过 SubRun 重建                                          │
├─────────────────────────────────────────────────────────────────────┤
│  Level 4: StrikeCache (字形缓存)                                     │
│  缓存内容: 已光栅化的字形位图                                        │
│  失效条件: Strike Descriptor 变化 (textSize/fPost2x2/typeface/...)  │
│            → sk_relax(scale) 跳变 (1/1024 精度)                     │
│            → fontVariationSettings 变化                              │
│  命中时:   跳过 FreeType 光栅化 (最大节省)                           │
├─────────────────────────────────────────────────────────────────────┤
│  Level 5: GrDrawOpAtlas (GPU 纹理)                                   │
│  缓存内容: 字形位图在 GPU 纹理中的位置                               │
│  失效条件: Atlas generation 变化 (Plot 被驱逐)                       │
│  命中时:   只需填充顶点, 无 CPU→GPU 上传                             │
└─────────────────────────────────────────────────────────────────────┘

性能差距:
  全部命中: AtlasTextOp ~3-5us (仅顶点填充 + draw call)
  Level 4 miss: AtlasTextOp ~100-600us (FreeType 光栅化 + Atlas 上传)
  Level 3 miss: 额外 ~20-50us (SubRun 重建)
  Level 2 miss: 额外 ~50-200us (DL 重录 + 排版)

STEP 5: 修复方案

方案 A：setForceSDFT2 — SDF 文字渲染（★★★★★ 推荐方案）

来源：底层 Framework 团队提供，在 NotificationStackScrollLayout 的面板动画 beginAnimator/completeAnimator 中已实现。

原理

传统光栅化 vs SDF 渲染的核心区别：

传统 DirectMask 光栅化
─────────────────────────────
缓存层级:
  Level 1: Strike key = (typeface, textSize, fPost2x2[sk_relax(CTM scale)], flags...)
  Level 2: Glyph key = SkPackedGlyphID(glyphID, 2-bit subpixelX, 2-bit subpixelY)

SubRun 复用: 精确比较 positionMatrix 的 2x2 部分（scaleX/Y, skewX/Y）
  → 任何 scale 微变 → canReuse=false → SubRun 重建

Strike 命中: sk_relax(scale) 量化到 1/1024 精度后比较
  → 每帧 scale 变化 > 0.000977 → 每帧 Strike Descriptor 变化 → Strike miss
  → 整个 Strike 下所有字形重新光栅化 ~600us

SDF (Signed Distance Field) 渲染
─────────────────────────────────
缓存层级:
  Strike key = (typeface, dfMaskSize[固定值:32/72/162], identity matrix, ...)
  → 字体 size 固定，不含 CTM scale → 与动画无关

SubRun 复用: SDFTMatrixRange::matrixInRange() 范围检查（非精确比较）
  → scale 只要在 [floor/textSize, ceil/textSize] 范围内就复用
  → 动画中 scale 微变远不会超出范围 → SubRun 始终复用

结果: Strike key 固定 → 始终 cache hit → ~3us
→ SDFT2 是 Skia 的第二代 SDF 实现，改进了小字号清晰度

SDF 不受 scale 影响的根本原因：getSDFFont() 将字体 size 固定为预定义值（32/72/162px），并设置 dfFont.setSubpixel(false)。实际的缩放在 GPU shader 中通过距离场插值实现 → Strike Descriptor 与 CTM 的 scale 完全解耦 → 动画期间 Strike 永远命中。

因果链对比

修复前 (DirectMask 路径):
setScaleX(0.999636) + setTransitionAlpha(0.994926)
  → SCALE_X dirty → damage → 子树区域标脏 → 触发重绘
  → SubRun canReuse() = false (精确比较 scaleX 失败)
  → SubRun 重建 → MakeMask(positionMatrix)
  → fPost2x2[0][0] = sk_relax(0.999272) = 0.999023 ≠ 上帧 1.0
  → Strike Descriptor 变化 → Strike cache MISS
  → 所有 ~50 个字形重新光栅化 → ~600us

修复后 (setForceSDFT2=true, SDF 路径):
setScaleX(0.999636) + setTransitionAlpha(0.994926)
  → SCALE_X dirty → damage → 子树区域标脏 → 触发重绘（仍然发生）
  → SubRun canReuse(): SDFTMatrixRange::matrixInRange() 范围检查通过
  → SubRun 复用 → Strike key = (typeface, dfMaskSize=72, identity) 不变
  → Strike cache HIT → 字形全部在缓存中 → ~3us

实现代码

// 文件: NotificationStackScrollLayout.kt (面板展开/折叠动画)
// 位置: ViewAnimatorListener

object : ViewAnimatorListener {
    override fun beginAnimator() {
        startedAnimSize++
        ambientState.panelExpansionCount++
        // ★ 动画开始时启用 SDF 文字渲染
        NotificationUtil.setForceSDFT2(view, true)

        // 同时对通知行启用 Hardware Layer（解决第二个根因）
        if (panelAnimSessionActive
            && view is ExpandableNotificationRow
            && panelAnimLayerViews.add(view)) {
            view.privateLayout?.setLayerType(View.LAYER_TYPE_HARDWARE, null)
            view.attachedChildren?.let {
                it.forEach { child ->
                    child.privateLayout?.setLayerType(View.LAYER_TYPE_HARDWARE, null)
                }
            }
        }
    }

    override fun completeAnimator() {
        // ★ 动画结束时恢复普通文字渲染
        NotificationUtil.setForceSDFT2(view, false)
        executedExpansionAnimCount.inc()
        ambientState.panelExpansionCount--
    }
}

setForceSDFT2 内部机制

传统 LCD/Grayscale 光栅化:
  glyph_key = (glyphID, fontSize, subpixelX, subpixelY)
  → 不同亚像素位 = 不同 key = cache miss = 重新光栅化 ~600us

SDF (Signed Distance Field) 渲染:
  glyph_key = (glyphID, fontSize)  ← 无亚像素位置！
  → scale/translate/alpha 变化不影响 key = 始终 cache hit = ~3us

源码位置：NotificationUtil.java:314

public static void setForceSDFT2(View view, boolean isForceSDFT) {
    if (view == null) return;
    try {
        Class viewCl = Class.forName("android.view.View");
        Method setForceSDFT = viewCl.getMethod("setForceSDFT", boolean.class);
        setForceSDFT.invoke(view, isForceSDFT);
    } catch (Exception e) {
        Log.d(TAG, "ViewRootImpl setForceSDFT2 Method not found!");
    }
}

调用点：MiuiNotificationPanelAnimControllerImpl.kt

• 第 245 行：beginAnimator() → NotificationUtil.setForceSDFT2(view, true)
• 第 248 行：completeAnimator() → NotificationUtil.setForceSDFT2(view, false)
• 第 331 行：beginAnimator() (changeVisible) → NotificationUtil.setForceSDFT2(view, true)
• 第 335 行：completeAnimator() (changeVisible) → NotificationUtil.setForceSDFT2(view, false)

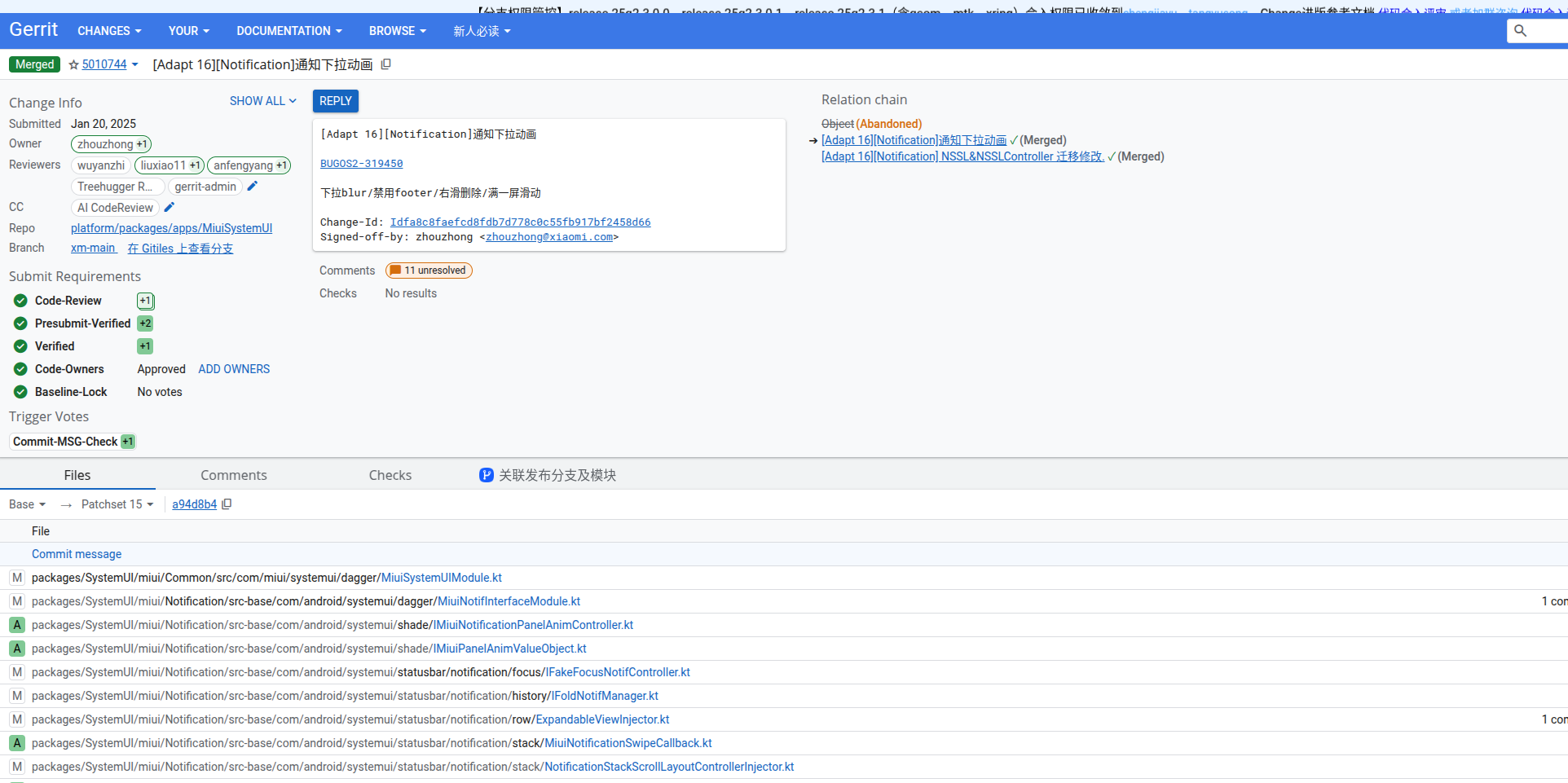

change https://gerrit.pt.mioffice.cn/c/platform/packages/apps/MiuiSystemUI/+/5010744/15/packages/SystemUI/miui/Notification/src/com/android/systemui/shade/MiuiNotificationPanelAnimControllerImpl.kt

Change-Id: Idfa8c8faefcd8fdb7d778c0c55fb917bf2458d66 Signed-off-by: zhouzhong zhouzhong@xiaomi.com

 android.view.View 调用实现
 /**
     * @hide
     * set true if app wants to use "SDFT" font render method in scale animation.
     */
    public void setForceSDFT(boolean forceSDFT) {
        Log.d(VIEW_LOG_TAG, "View setForceSDFT: " + forceSDFT);
        mForceSDFT = true;
    }

完整调用链（Java → JNI → Skia Native）

NotificationUtil.setForceSDFT2(view, true)
  → [反射] View.setForceSDFT(true)                     // View.java:20502
    → mForceSDFT = true
    → 子 View draw() 时继承: mPreForceSDFT = parent.getForceSDFT()  // View.java:27025
      → TextView.onDraw(): mTextPaint.setForceSDFT(getForceSDFT())   // TextView.java:9418
        → Paint.setForceSDFT(true)                                    // Paint.java:2082
          → [JNI] nSetForceSDFT → SkPaint.setForceSDFT(true)         // Paint.cpp:1196

同时通过路径 B (RenderThread 全局):
  → ViewRootImpl.setForceSDFT(true)
    → HardwareRenderer.nSetForceSDFT(true)              // HardwareRenderer.java:807
      → [JNI] RenderProxy::setForceSDFT(true)           // android_graphics_HardwareRenderer.cpp:1305
        → CanvasContext::setForceSDFT(true)              // CanvasContext.h:305
          → mRenderPipeline->setForceSDFT(true)          // CanvasContext.cpp:1349
            → SkiaPipeline::mForceSDFT = true             // SkiaPipeline.h:195
              → canvas->setForceSDFT(true)               // SkiaVulkanPipeline.cpp:108

Skia 渲染时判断:
  TextBlobRedrawCoordinator.cpp:48
    → if (canvas->getForceSDFT()) { skPaint.setForceSDFT(true); }
  SubRunControl.cpp:74,86-87
    → const bool forceSDFT = matrix.hasScale() && paint.getForceSDFT();
    → 强制使用 SDF 渲染路径（绕过 minDistanceFieldFontSize/maxDistanceFieldFontSize 限制）
  SubRunControl.cpp:91-142 (getSDFFont):
    → dfFont.setSize(dfMaskSize)    // 固定为 32/72/162 之一
    → dfFont.setSubpixel(false)     // 关闭亚像素定位
    → Strike key = (typeface, dfMaskSize, identity) — 与 CTM scale 完全解耦!
  SubRunControl.cpp:145-148 (SDFTMatrixRange::matrixInRange):
    → SubRun 复用条件: fMatrixMin < maxScale <= fMatrixMax (范围检查，非精确比较)
    → 动画期间 scale 微变不超出范围 → SubRun 始终复用 → Strike 永远命中

MIUI Feature Tag: SF_BugFixUpstream_3

---

方案 B：动画期间 Hardware Layer 保护（★★★★ 备选方案）

原理：Scale + TransitionAlpha 均属于”外部属性动画”（View 自身不 invalidate）。设置 Hardware Layer 后，属性变化仅触发 GPU 纹理变换（缩放 + alpha 混合），子树内容不重绘。

// 文件: KeyguardPanelViewController.kt
// 位置: updateKeyguardElementsExpansionInternal() 调用处

private var mBottomAreaLayerEnabled = false

private fun ensureBottomAreaLayer(expanding: Boolean) {
    val bottomArea = mKeyguardBottomArea ?: return
    if (expanding && !mBottomAreaLayerEnabled) {
        bottomArea.setLayerType(View.LAYER_TYPE_HARDWARE, null)
        mBottomAreaLayerEnabled = true
    } else if (!expanding && mBottomAreaLayerEnabled) {
        bottomArea.setLayerType(View.LAYER_TYPE_NONE, null)
        mBottomAreaLayerEnabled = false
    }
}

为什么有效：

• Hardware Layer 缓存 KeyguardBottomAreaView 子树渲染结果为 GPU 纹理
• setScaleX/Y 变化 → GPU 对纹理做 scale 变换，不重绘内容
• setTransitionAlpha 变化 → GPU 对纹理做 alpha 混合，不重绘内容
• KeyguardIndicationTextView 不再每帧执行 display list → AtlasTextOp 消除

---

方案对比

维度	方案 B (Hardware Layer)	方案 A (setForceSDFT2)
解决层面	避免子树重绘（GPU 纹理变换）	允许重绘，但 Strike key 与 CTM scale 解耦 → 消除 Strike miss
对 scale 有效	✓（纹理缩放）	✓（SDF key 不含位置）
对 transitionAlpha 有效	✓（纹理混合）	✓（SDF key 不含位置）
对 self-invalidate 有效	✗（layer 被 dirty）	✓（即使重绘也命中）
内存开销	~1-2MB GPU 纹理	无额外内存
文字质量	不变	SDF 小字号可能略模糊（SDFT2 已改善）
适用范围	仅外部属性动画	所有动画场景
副作用	动画期间 View 内容更新延迟一帧	无
实现复杂度	低（加 layer 管理）	低（调用 setForceSDFT2）
已有基础设施	无	底层已提供 NotificationUtil API

为什么方案 A 更优：

1. 更通用：即使有文字内容更新 setText() 触发 invalidate 导致 SubRun 重建，SDF 模式的固定 Strike key 仍然命中（字形已在 atlas 中）
2. 同时覆盖两个根因：对 KeyguardIndicationTextView（scale→Strike miss）和通知 TextView（AlphaFilterCanvas→SubRun 重建→Strike miss）均有效
3. 底层已验证：systemui 团队已在 NotificationStackScrollLayout 中使用该方案
4. SDF SubRun 复用更宽容：SDFTMatrixRange::matrixInRange() 做范围检查（非精确比较），SubRun 不会每帧重建

---

Trace 实测验证数据

验证结论（2025-05-29 确认）

指标	修复前 (perfetto_1780060169)	禁用 Scale+Alpha (perfetto_1780061672)	方案 A: setForceSDFT2 (perfetto_1780062764)
KV AtlasTextOp 每帧耗时	70~750μs（高低交替）	≤51μs（2帧残留 395μs）	≤14.5μs（全部缓存命中）
KV 高耗时帧 (>200μs)	8/20 帧	2/100 帧	0/47 帧
KV 全 trace 总耗时	~20.9ms	~0.8ms	~0.4ms
动画视觉效果	✓ 完整	✗ 无缩放+淡出	✓ 完整保留
scale/alpha 动画	✓	✗ 被禁用	✓ 不禁用

验证 1：禁用 Scale + TransitionAlpha

验证 trace: perfetto_1780061672.pftrace，使用 Frida hook hook_disable_scale_and_alpha.js 同时禁用：

• KeyguardBottomAreaView.setScaleX/Y → 固定 1.0
• KeyguardBottomAreaView.setTransitionAlpha → 固定 1.0

结果：100 帧中仅 2 帧残留高耗时（395μs），其余 97 帧 ≤51μs。残留为偶发文字内容更新（setText）触发的首次绘制。

副作用：上划时底部区域无缩放 + 无淡出效果。

验证 2：setForceSDFT2 — SDF 文字渲染（★ 推荐方案）

验证 trace: perfetto_1780062764.pftrace，使用 Frida hook hook_force_sdft2.js：

• 检测到 setScaleX < 1.0 或 setTransitionAlpha < 1.0 → View.setForceSDFT(true)
• 两者都恢复到 1.0 → View.setForceSDFT(false)
• 不禁用 scale/alpha，动画效果完整保留

结果：47 帧全部 ≤14.5μs，0 帧超过 200μs。比禁用 scale+alpha 更彻底（0 残留 vs 2 帧残留）。

对比	禁用 scale+alpha	setForceSDFT2
高耗时帧	2/100 (max 395μs)	0/47
动画效果	✗ 无缩放+淡出	✓ 完整保留
原理	阻止 damage 产生 → 不触发重绘	允许重绘但 SDF Strike key 与 CTM scale 解耦 → Strike 永远命中

残留问题：通知 TextView 的 AtlasTextOp 仍存在（来自 SharedNotificationContainer transitionAlpha → AlphaFilterCanvas），需在 NotificationStackScrollLayout 动画中也调用 setForceSDFT2（底层已实现，见方案 F 代码）。

---

Scale不一定会导致耗时，Scale 导致 AtlasTextOp 高耗判定决策树

Scale 导致 AtlasTextOp 高耗时？
│
├─ ① scale 是否在变化（每帧不同）？
│    └─ 否 → ❌ 不产生耗时（固定 scale 只有首帧光栅化，后续帧缓存命中）
│
├─ ② sk_relax(scale) 是否跳到新档位？（1/1024 精度量化）
│    └─ 否 → ❌ Strike key 相同，缓存命中
│
├─ ③ 该 View 是否有 HW Layer 保护？
│    └─ 是 → ❌ Layer 缓存子树渲染结果，scale 作为 GPU transform 应用于 texture
│
├─ ④ 是否开启了 forceSDFT？
│    └─ 是 → ❌ SDF 模式用固定字号光栅化，GPU shader 做缩放，Strike key 不含 scale
│
├─ ⑤ 该 View 是否在这一帧的 damage region 中（即是否被渲染）？
│    └─ 否 → ❌ 不参与渲染，不触发 AtlasTextOp
│
└─ ①②③④⑤ 全部满足 → ✅ 产生高耗时（每帧全量字形重光栅化）

动画类型与文字渲染的关系矩阵

动画类型	实现方式	是否 invalidate	DL 重建	AtlasTextOp	每帧开销
ObjectAnimator(ALPHA)	RenderNode.setAlpha	NO	NO	无	~0
ObjectAnimator(TRANSLATION_X/Y)	RenderNode.setTranslationX/Y	NO	NO	无	~0
ObjectAnimator(SCALE_X/Y)	RenderNode.setScaleX/Y	NO	NO	无	~0
ViewPropertyAnimator	同 ObjectAnimator	NO	NO	无	~0
TranslateAnimation	Canvas matrix	YES	YES	每帧产生	0.3-1.0ms
AlphaAnimation	Canvas alpha	YES	YES	每帧产生	0.3-1.0ms
ScaleAnimation	Canvas scale	YES	YES	每帧产生	0.3-1.0ms
ValueAnimator + setTextSize	Paint.textSize 变化	YES	YES	每帧新 Strike	0.6-1.5ms
ValueAnimator + setAlpha (legacy)	onSetAlpha=true	YES	YES	每帧产生	0.3-1.0ms
Folme (MIUI)	RenderNode property	NO	NO	无	~0

DirectMask、SDFT、SDFT2三种对比

目前字体的渲染有3种DirectMask、SDFT、SDFT2 他们的对比如下

模式对比

维度	Default (DirectMask)	SDFT (forceSDFT via ViewRootImpl)	SDFT2 (forceSDFT via View)
来源	AOSP 原生	MIUI 扩展 (第一版)	MIUI 扩展 (第二版，当前推荐)
作用域	默认行为	整个窗口 (ViewRootImpl 级)	单个 View 及其子树
API	无 (默认)	ViewRootImpl.setForceSDFT(true)	View.setForceSDFT(true)
SystemUI 调用	—	NotificationUtil.setForceSDFT(view, true)	NotificationUtil.setForceSDFT2(view, true)
光栅化方式	按实际 CTM scale 光栅化为位图	按固定桶字号光栅化为距离场	同 SDFT
缩放方式	无缩放 (1:1 像素映射)	GPU shader 插值缩放	同 SDFT
Atlas 格式	A8 (灰度覆盖率)	A8 (有符号距离值)	同 SDFT
传递路径	—	Path B: ViewRootImpl→RenderProxy→CanvasContext→Canvas	Path A: View.mForceSDFT→子View继承→Paint→Skia

属性变化 × 模式 → 是否 Cache Miss

属性变化	Default	SDFT / SDFT2	差异倍数
Scale 动画 (每帧 delta > 1/1024)	❌ 每帧全 miss	✅ 始终 hit	200x
Rotation 动画	❌ 每帧全 miss	✅ 始终 hit	200x
非整数 Translate	⚠️ SubRun miss (低开销)	✅ hit	5x
整数 Translate	✅ hit	✅ hit	1x
TextSize 动画 (桶内)	❌ 每帧全 miss	✅ 桶内 hit	200x
TextSize 动画 (跨桶)	❌ 每帧全 miss	⚠️ 跨桶 miss	1x
字重 (wght) 动画	❌ 每帧全 miss	❌ 每帧全 miss	1x (无效!)
fontVariationSettings 变化	❌ miss	❌ miss	1x (无效!)
字体切换 (setTypeface)	❌ miss	❌ miss	1x (无效!)
纯 Alpha 变化	✅ hit	✅ hit	1x
setText() 内容变化	❌ DL 重建 + 新字形 miss	❌ 同样 miss (但已缓存字形可复用)	1x

更详细的对比

https://mi.feishu.cn/docx/XYNAdySaEoOM57xcHhmcscTUnLd
